Hyytiälä Muut aineistot Takaisin
Ilkka Korpela. Muutettu
viimeksi 3.11.2025
Hyytiälän Diff-, RTK- ja VRS -GPS-mittauksia.
Kenttäfotogrammetriaa.

2015
- GCP-signaalien
tilanne käyty 9.-12.6. tarkistamassa maastossa. Selostus (pdf). Signaalien kartta (pdf). Signaalien
koordinaatit ja kuvaus (xlsx).
Kuvia signaaleista (kansio)
- LiteMapper
keilauksen (18.8.) maastodokumentointi (html)
2014
- Kasvillisuusnäytteitä Siikanevalta. Paikannettu VRS-GPS:llä. (xlsx)
2013
- VRS-GPS
-mittauksia. LAI-koealojen (vatukot) paikannus, muita
kasvillisuusnäytteitä taimikoista, Z profiiileja asfaltti- ja
hiekkateiltä, GCP-pisteitä ilmakuvien geometrian arviointiin
Siikanevalla (html).
- Valmisteltu
tiedostot ja kartat SMEARin ympäristön puiden
fotogrammetris-geodeettista kartoitusta varten (zip)
2012
- Elokuu
22-25. Radiometrisesti mielenkiintoisten kohteiden haku (Ilkan
dokumentti: html,
Aarnen dokumentti: html)
- Heinäkuu
11-24. VRS-GPS -mittauksia: Näytteitä taimikkokasvillisuudestas sekä Z
profiileja tienpinnoilta ja pellolta (html). Horsman ja
vadelman verson ja lehden geometrian mittauksia lasersimulaattoria
varten: Mittausdata (xlsx).
Kuvaus (pdf).
- Hienäkuu
5: Lapinkankaan metsänpohjan kuvaus
- Kesäkuu
18-21, latvuston kuvauksia kahdella koealalla (html)
- Toukokuu
2-4, lehdettömän ajan latvuston kuvauksia Hyytiälän pihapiirissä (html).
- Helmikuu,
puhtaan yhden puulajin (mänty, kuusi, lehtipuu) koealojen etsintä
ilmakuvilta JoY hypespektritutkimusta varten. Data (xlsx).
Metakuvaus (pdf).
2011
- Kenttäfotogrammetria
(Kuvaukset) koealalla LK3 on dokumentoitu tänne (LK3.html).
2010
- VRS-GPS-mittauskai:
Kasvillisuusnäytteitä ja koealoja taimikoista. Z profiileja tieltä,
jalkapallokentältä, ja apilapellolta (html)
- Asennettu
uusia GCP-signaaleja UAV-kuvauksia varten, päivitetty lista Hyytiälän
signaaleista löytyy taimikkomittausten yhteydestä (html)
- Raportti
UAV-kuvista lasketun fotogrammetrisen pistepilven ja latvuston
pintamallien tarkkuudesta (Social Forest -hanke), kesäkuu 2011 (pdf)
2008
- Elokuun
2008 GCP signaalitilanne (xls). Signaalit
maalattiin, rakennettiin ja osin korjailtiin 1.-3.8. ja uudet 20 kpl
mitattiin 19.8.2008 Geodeettisen laitoksen Leica VRS-kalustolla.
ADS40-SH52 lennon aikana 23.8. tehtiin spektrofotometrimittauksia:
asfaltti, ruoho, hiekka ja sora. GL:n väki teki BRDF mittauksia
goniometrillä. Säähavainnot 23.8., Sunphotometer-havainnot,
Spektrofotometri 280-550 nm.
2007
- Taimikoiden
kasvillisuus
täältä ja täältä.
VRS-GPS:lla paikannettuja kohteita, joille "tyven" paikka
maanpinnalla ja 1 dm tarkkuudella korkeus
- Tieprofiilit
(xls); ALS50 (2007)
keilauksen korkeus ja XY-tarkkuuden evaluointiin havaintoja.
- Differentiaali-GPS-havaintoja
MARV4/2007 kurssin ympyräkoealojen keskipaalut (metadata txt, sijainnit xls, iso-raakahav. zip). Paalut
suunnittu suhteessa ilmakuvapuihin (referenssiarvot) (Hakemisto). GPS-havainnot
keräsi Timo Melkas.
2006
- Maanpinnan
profiilit 0-10 v vanhoissa taimikoissa (Maanmittaus 2/2007 ref.
aineisto) (XLS, asciit ZIP)
- Taimikoiden
kasvillisuus kts.
täältä
- Ilmakuvauksien
1946-2006 GCP-aineistoa
FM06214 kuvauksen liitospisteiden (7) VRS-mittaukset (xls); alueille, joilla oli
heikko peitto. (GCP ID:t 1048-1054)
3.7.-14.7.2006 VRS-havainnot, selityksin (XLS)
- Suokasvillisuuden
mittauksiä Silmäpäänlammen ympäristössä (xls, csv)
2005
- GCP-aineistoa
moniaikaiseen ilmakuvalokkiin; VRS-hav (ascii),
Kuvaindeksit ja kooste (html)
Osa pisteistä mitattu epäsuorasti. "Mittapäiväkirja" (ms-word), epäsuoraan mitattujen
pisteiden laskenta (xls)
2003
- Mittauksia
avohakkuuleimikoissa (zip).
2000
- RTK-mittaukset
GCP-havaintoja; pisteselitykset (pdf);
työkertomus (pdf); Näiden mittuasten
Z-arvot ovat harhaisia,
johtuen kiintopisteiden + 15-20 cm harhasta; havainnnot siis liian
korkealla. Vuonna 2005 VRS:llä todennettu. Pisteet
merkattu kiviin ja kallioon poratuilla / pultatuilla rosteriputkilla.
Vaaituksia
Koealoille on vaaitettu korkeuksia niiden origo (P0) -pisteelle tai jollekin
kulmapaaluista, jolle on paikallinen takymetrillä mitattu Z. Lisäksi on
vaakittu kiintopisteitä, joille on ollut vain trigonometrinen korkeus.
Vaaitukset on tehty Metsäaseman cm-luokan laittein. Lähtöpisteinä on käytetty
VRS:llä mitattuja pisteitä tai alueen muutamia tarkkavaaituspisteitä.
5.7.2006 koealat TELE, MK, KM, FT, LK1, LK2, MMM2, MAKU_TEXAS (ms-word), (xls)
10.5.2005 Piste 88M5041 Väärinmajan tien korkp., 88M5042 66-Korkeakoskitien
korkp, Liitospiste 131 samalta (ms-word,
xls)
Kesällä 2002 vaaitettiin korkeuksia harvennuskoealoille, jotka korjattiin
lähtöpisteiden v. 2005 tarkentuneilla VRS-korkeusarvoilla
Korkeudet koealoilla (xls)

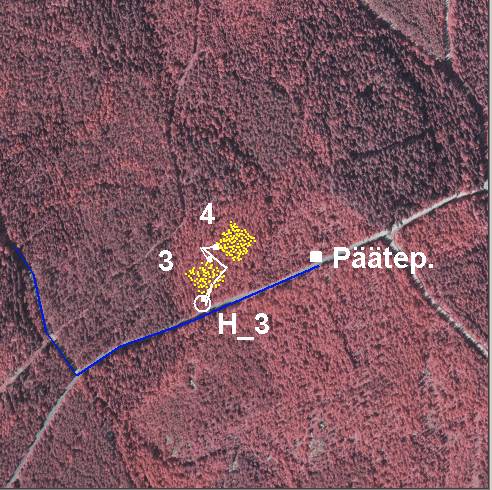

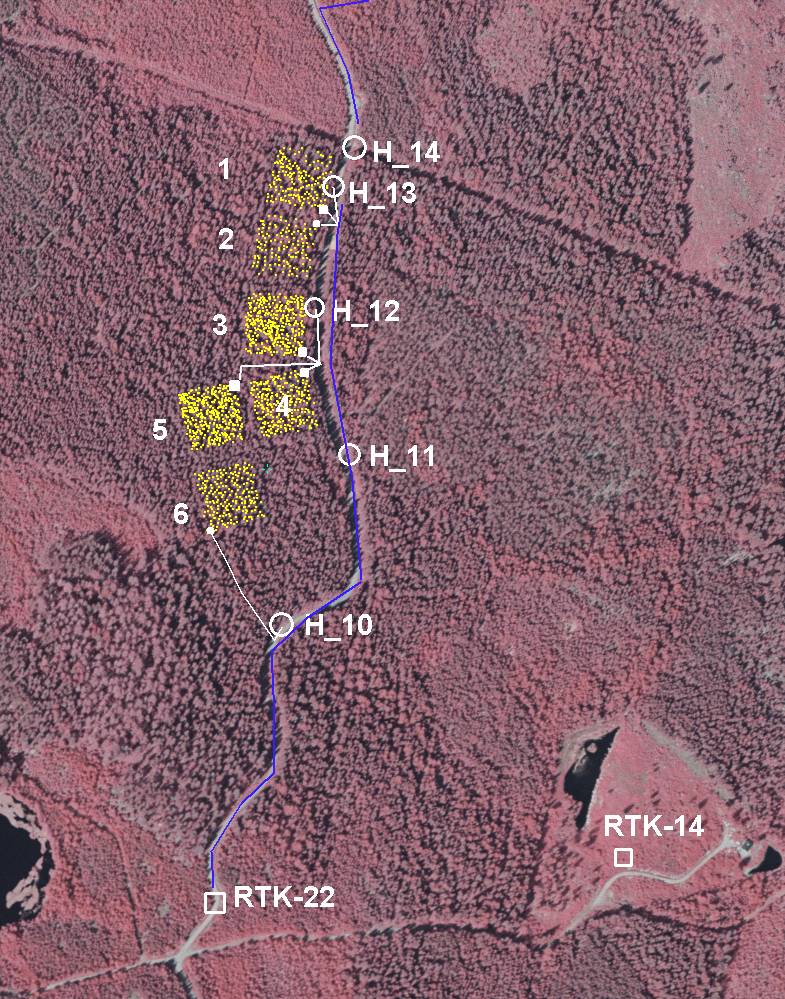

(korjattu 2005 VRS-havainnoilla) (korkeudet koealoille: Koivu3/4, Männiköt,
KO1/2, Kuusikot)
Vaaitukset: 1006-76M7627 (xls) (jpg); 1006-KoealaB4 (xls) (jpg);

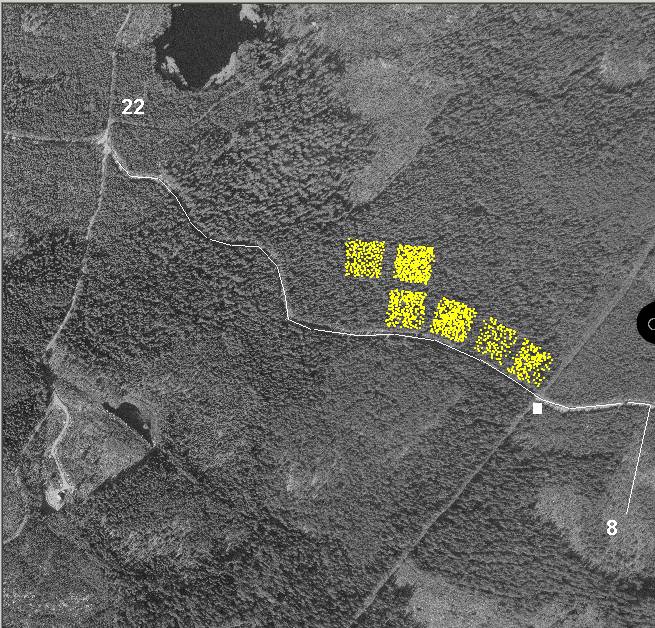

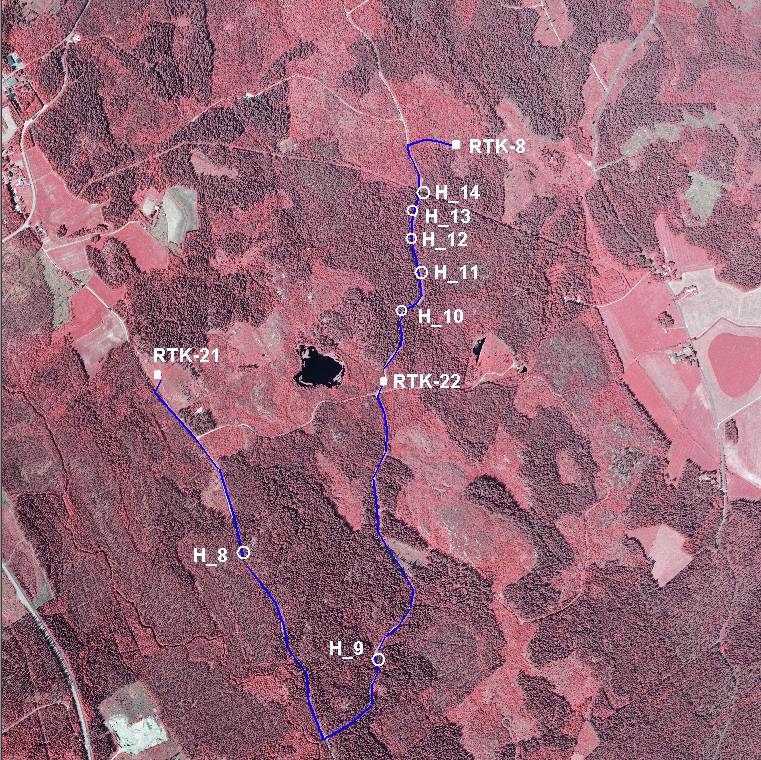

1022_1008 (xls)(jpg), 1022-1021 (xls) (jpg)
Sekalaiset

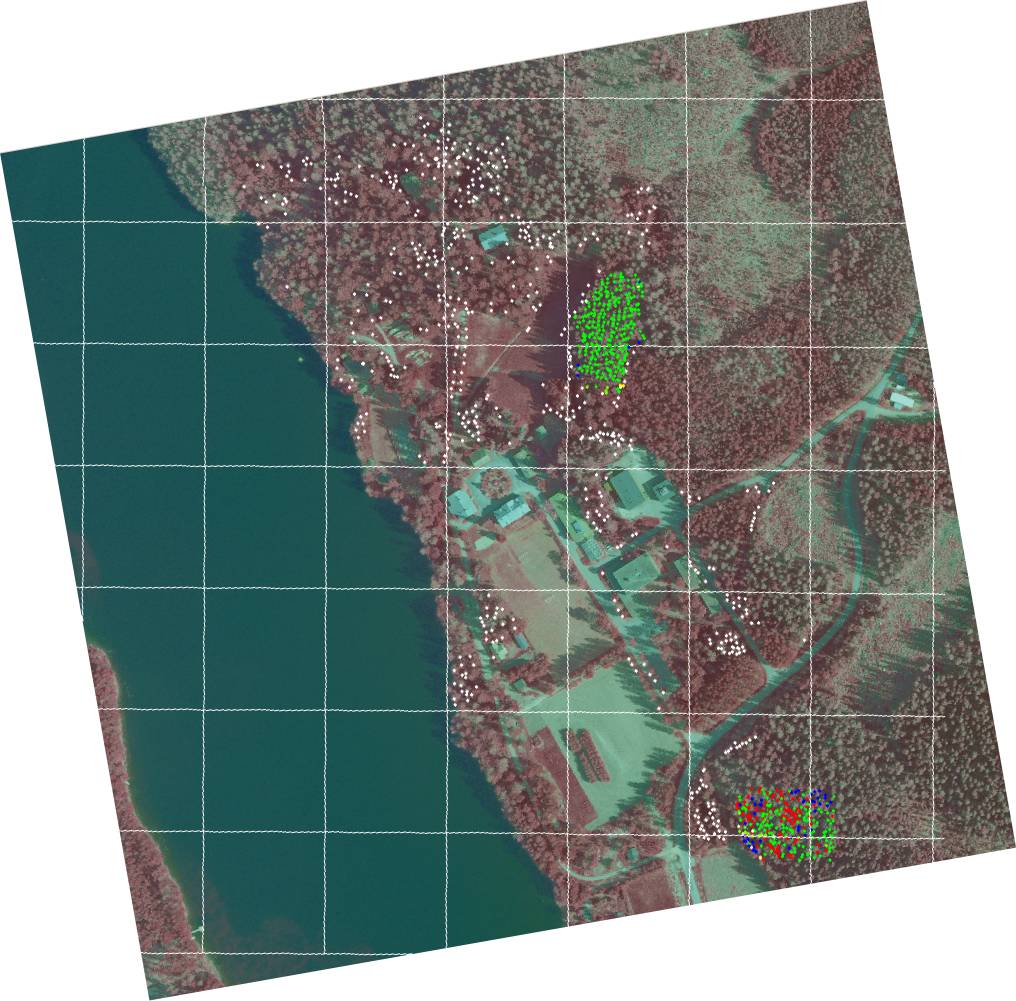

 Harvinaisia
puulajeja, Hyytiälän lähiympäristöstä 2007 elokuun 10-12. 2007.
  Kartoitus tehtiin yhden hehtaarin
ruuduille, joista oli ortokuva ja pdf-tiedosto

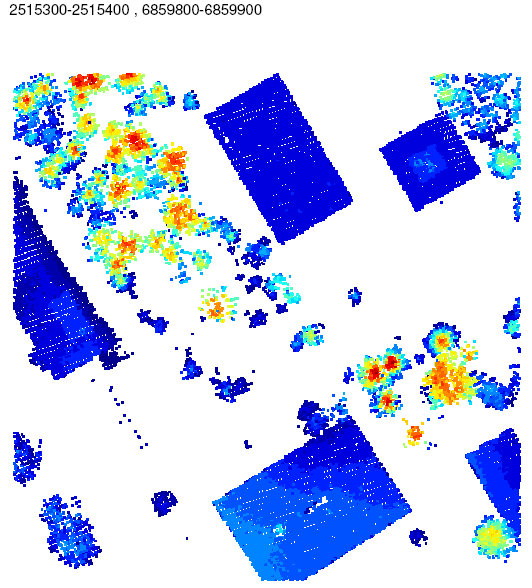

(kartta), jolle oli projisoitu kaikkih> 5 m LiDAR-osumat. Kartoituksessa
pyrittiin löytämään esimerkkejä eri puulajin puista (N=576), latvus rajattiin
maastossa )kartalla), samoin arvioitiin silmävaraisesti pituus. Myöhemmin
puut mitattiin ilmakuvilta, joilloin latvapisteelle saatiin tarkat
koordinaatit ja fotogrammetrinen pituus. Aineisto (XLS), (TXT).
Puut ilmakuvalla (mukana
koealat MK ja AH1).

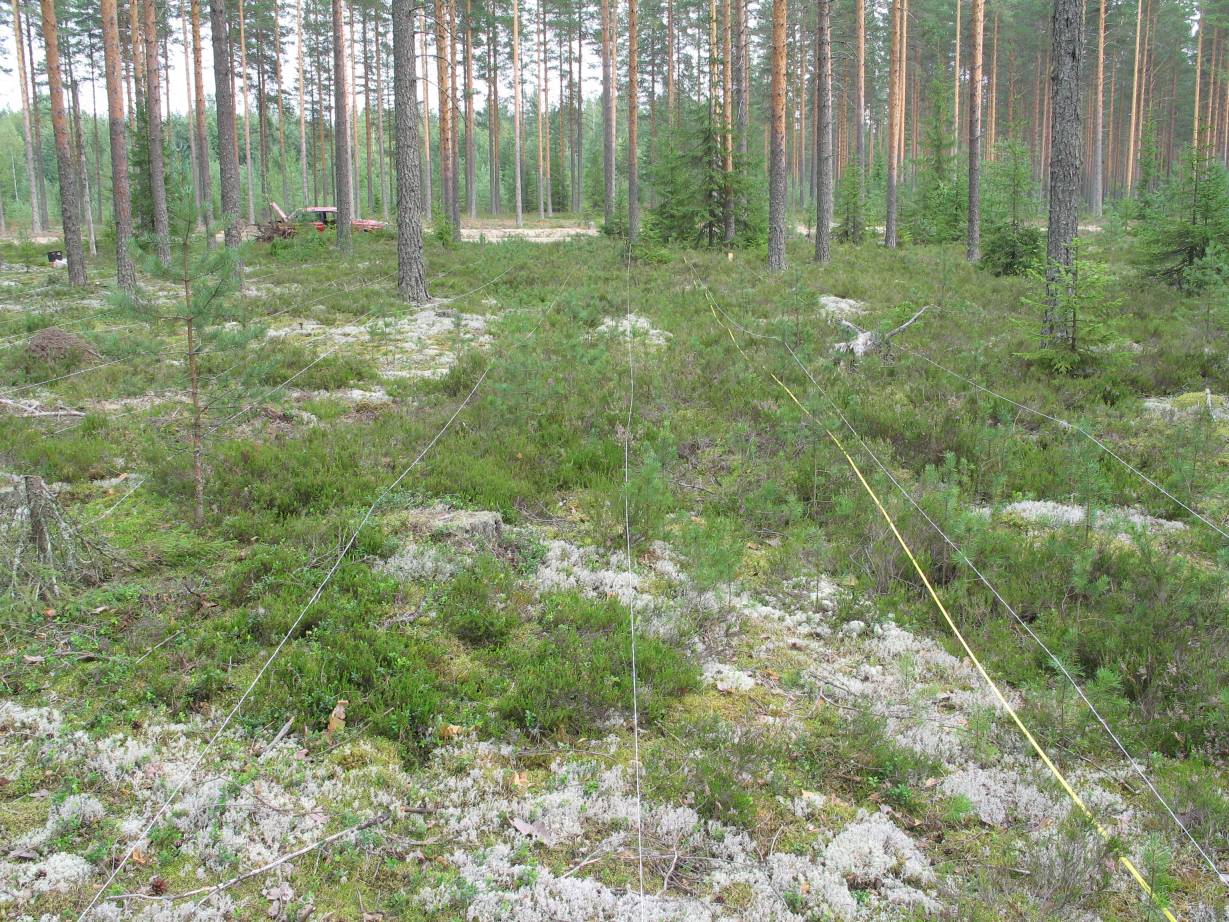

Lapinkankaan terrestriaalinen kuvaus 2007 ja
2012

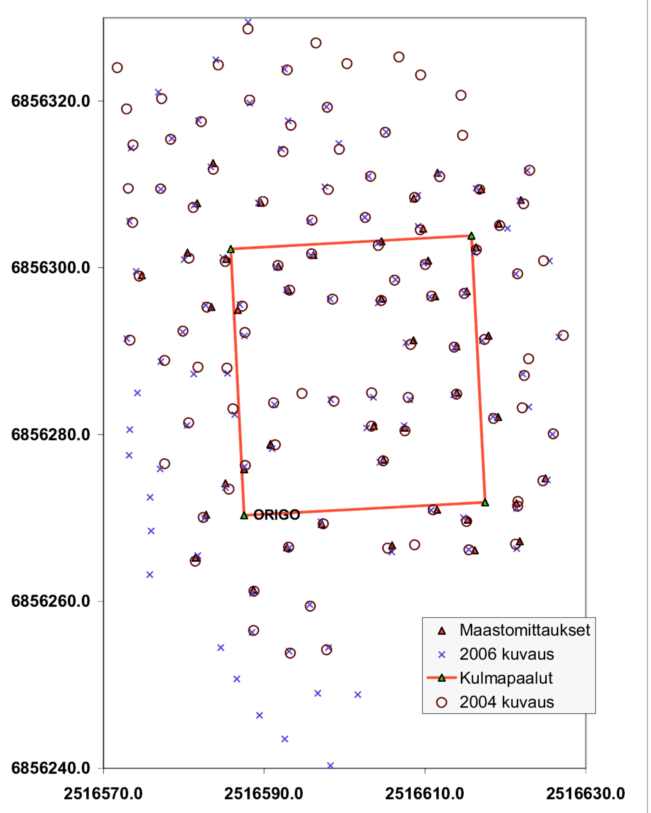

Kankaalle perustettiin koeala; 30 x 32 m takymetrillä. Kulmien sijainti
ratkaistu ilmakuvapuiden avulla. Maastossa mitattiin kustakin kulmasta
sädekoordinaatistohavaintoja. Saatu origon sijainti 2516587.50, 6856270.30;
Kierto 3.0 astetta. Origon maanpinnan korkeutena pidetty arvoa 140.60, joka
on otettu 2004 (140.48-140.56), 2006 (140.59-140.76) ja 2007 (140.59-140.76)
LiDAR-pisteistä (r = 0.5 m). Läheisellä tiellä korkeusarvot eri vuosien
keilauksissa olivat +- 5 cm sisällä, joskin 2004 keilaus lienee "muita
alempana".
Kuvahavainnot: ASCII (Espa-format);
Ilmakolmiointitiedostot (ZIP),
kuvaHDR-tekoon ASCII-tiedosto,

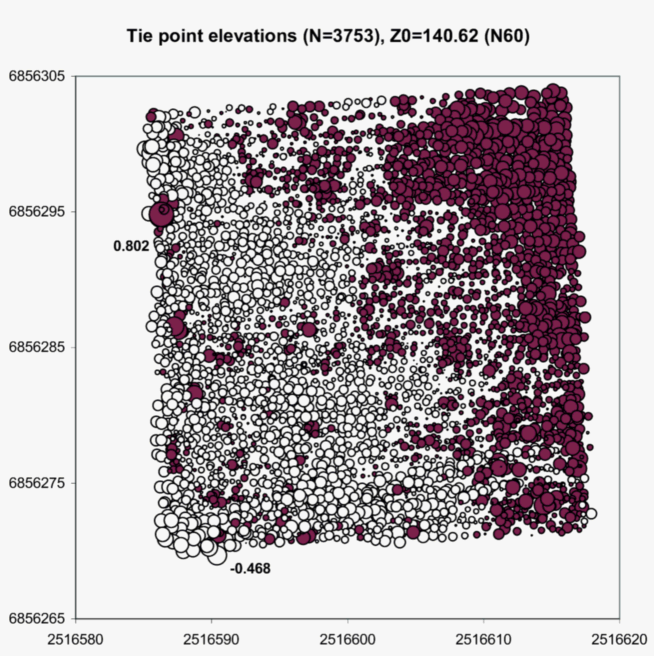

Tuntemattomia kameraparametreja 1053 × 6, liistospistekoordinaatteja 3753 ×
3. = 17577 tuntematonta
Kiintopistehavaintoja 36 × 3, kuvahavaintoja 11040 × 2. = 22188 havaintoa.
(Koealan sijainnin laskenta, XLS,
Kiintopisteet (takymetrihavainnot) (XLS)

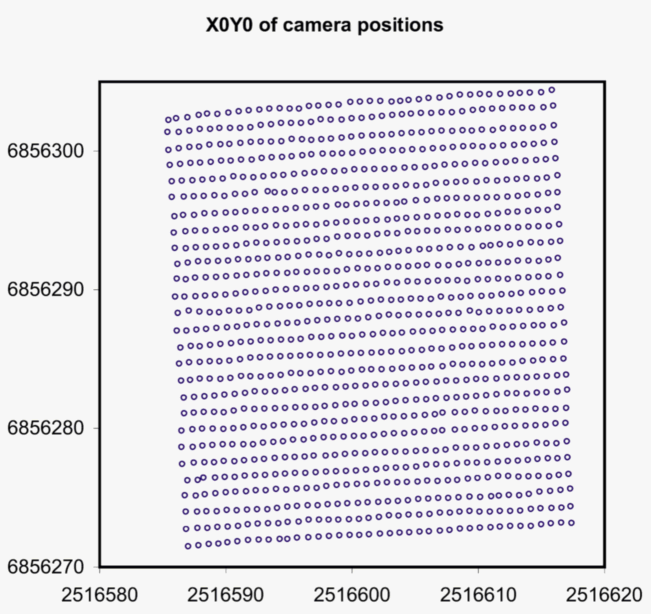

Kuvaus tehtiin viistoon linjoilta (itä-länsi-suunt.), joilla kuvanottoväli
oli 0.8 m. Linjaväli oli 1.2 m.
Kuvia on kaikkiaan 1053 (!) 27 x 39. Lisäksi jokaisen linjan päästä on
viistokuvat (54, 27 x 2).
Kameran kalibrointi vielä tekemättä (3072 x 2304 pikseliä), kuvattu aina
pienimmällä polttovälillä.
Ilmeisesti Canon powershot G6 polttoväli on noin 7.2 mm ja kuvan koko 7.18 x
5.32 mm, eli pikselikoko 2.3366 mikronia, noin.
Kesän 2007 kuvien Kalibrointi jouluna 2023:
Camera number: 1, name: Canon PowerShot G6, ID: Ilkka2007Canon
Calibration Date: see parameters
Resolution: 3072 x 2304 pixels, Pixel Size = 0.002336 mm
c = 7.341439 mm
xp = 0.002296 mm
yp = 0.012715 mm
K1 = 3.3055e-03
K2 = -7.3950e-06
K3 = -2.9129e-06
P1 = -3.8219e-05
P2 = -1.9720e-04
B1 = 0.0000e+00
B2 = 0.0000e+00
Hdr_teko_LK_Dec_2023.csv
Kesän 2012 kuvaus 5.7.2012
Camera number: 1, name: NIKON CORPORATION NIKON D300, ID: default
Calibration Date: see parameters
Resolution: 4288 x 2848 pixels, Pixel Size = 0.005504 mm
c =
18.686582 mm
xp = 0.018544 mm
yp = 0.041191 mm
K1 = 4.5472e-04
K2 = -2.1406e-07
K3 = -3.5513e-09
P1 = 3.9502e-05
P2 = 9.6460e-06
B1 = 0.0000e+00
B2 = 0.0000e+00
HDR-file
|
