1. YLEISTÄ
Pieni maastokampanja jonka tavoitteena oli saada lehdettömän ajan kuvia, referenssiksi marraskuiselle (2011) LM680 keilaukselle.
Kohteita oli 4:
- Instituutin E-puolella haapoja ,
- Impilinnan edessä A. sibirica, A. lasiocarpa ja kuollut P. engelmannii.
- Muistokuusikko pellolta kuvattuna ja
- Koivut sekä mänty Ison Saunan E-puolella.
Kussakin kohteessa kuvanottopisteet (P#) paikannettiin kahdelta takymetri-konepisteeltä (K#). K-pisteet paikannettiin XY-tasossa käyttäen
ilmakuvalta mitattuja pisteitä, joihin tähystettiin. Korkeus K-pisteille otettiin v. 2007 ja 2011 LiDAR datasta. Takymetrin asemointiin käytetyt
kiintopisteet (areafile.txt) ja vastaavat KKJ/N60 ilmakuva- (havainnot). Job-file, jossa kaikki 3.5.2012 takymetrihavainnot aikajärjestyksessä (txt).
Työ eteni K1..K7 järjestyksessä.

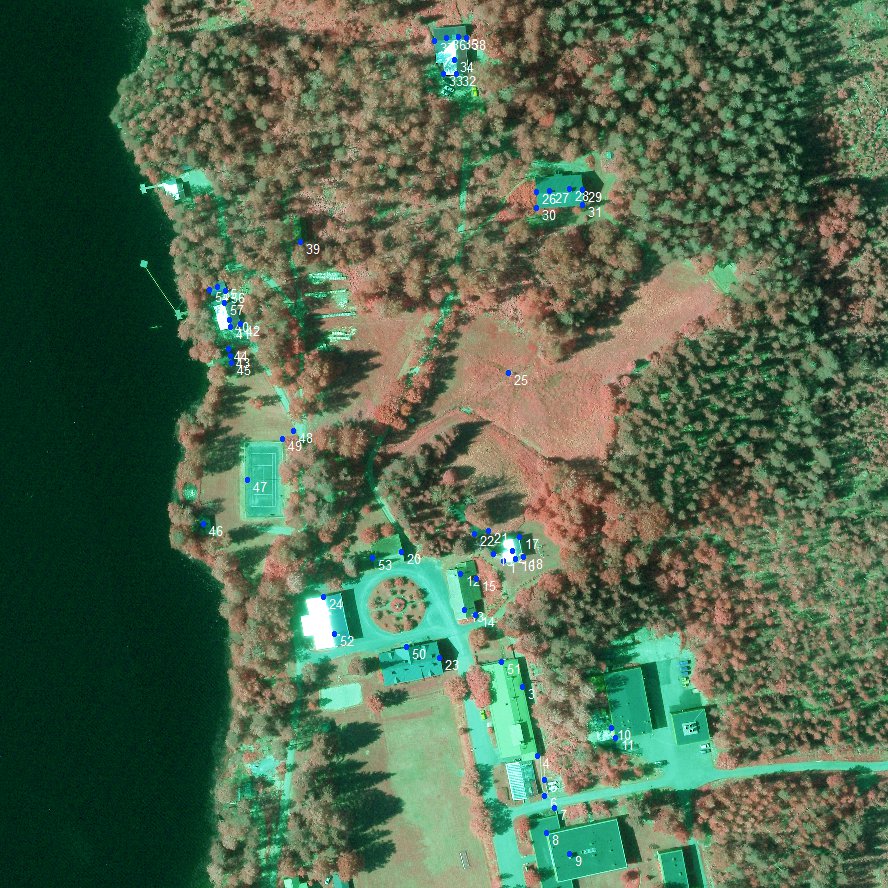

Kiintopistekartta.
Kuvanottopisteitä (P1-P39) perustettiin kuhunkin kohteeseen tietty määrä, ja ne mitattiin kahdesta K-pisteestä täkymetrillä (prismaa käyttäen).
Puihin heitettiin naruja, joissa oli styrox-palloja, joiden koordinaatit ratkaistiin teodoliittiperiaatteella kahdelta tai kolmelta konepisteeltä.
Lisäksi muistokuusikon reunan puihin kiinnitettiin kuusi valkoista lappua kiintopisteiksi L1-L6. Pisteet (P#, K#) merkattiin levyllä, jonka läpi oli 4" naula,
joka ankkuroi merkin maahan.
Koska ilmakuvapisteiden tarkkuus on n. 0.1 m, ja paikannuksessa käytettiin 4-8 pistettä, 25-150 m etäisyydeltä, jäi konepisteiden tarkkuus n. 0.1 m
tasolle, vaikka saavutetut keskihajonnat olivat alle 0.1 m (taaksepäinleikkauksen havainnoista takymetrin laskema). Takymetrin koordinaatiston origo tuotiin lähelle
(X = 6859800, Y = 2515100), mikä on huomioitava koordinaatteja käsiteltäessä, samoin kuin se että takymetrin koordinaatisto on vasenkätinen.
Takymetrin (Geodimeter 460) kulmahavainnot olivat asteita, minuutteja ja sekunteja, mitä ei heti tajuttu...luulimme hetken SMEAR maston olevan
2 m pois paikaltaan. 00.5959 jälkeen tulee 01.0000 Geodimeter takymetrissä (onko optio?).
Kaikki P-pisteet mitattiin kahdesti, eri K-pisteistä, jotka siis paikannettiin erikseen taaksepäinleikkauksella. Lisäksi K6-K5-K4 välille mitattiin yhteisiä pisteitä.
Näiden perusteella K5-piste on epävarmin (neljä kaukaista kiintopistettä), eikä sen P-pistehavaintoja käytetty, eikä teodoliittipaikannuksia L1-L6 pisteisiin,
vaan ne otettiin K4-pisteen havainnoista. Prisma oli joko 1.15, 2.3 tai 0.0 m korkeudella. Kojekorkeus vaihteli 1.35-1.52 m välillä.
Laskennat on koostettu Excel laskentalomakkeeksi, teodoliittilaskennassa käytetyt excel-pohjat: teodoliitti_2.xls, teodoliitti_3.xls
Takymetrin tiedostot (zip). Taulukoidut pisteiden sijainnit (html).
2. VALOKUVAUS
Kuvia otettiin 3.5. klo 18 ja 4.5. klo 17 välisenä aikana. Kuvat otettiin kahdella kameralla: Canon Powershot G6 ja Nikon D300. Kameroille tehtiin kalibroinnit
ennen kuvauksia iWitness-ohjelmalla. Canon kalibroitiin vielä uudestaan kuvausten jälkeen, mutta kalibrointi ei ollut merkittävästi muuttunut kuvausten aikana.
Kalibrointikuvaukset tehtiin sisätiloissa. Canon kalibroitiin käyttäen aukkolukua f5.6, valotusaikaa 1/100 s, ISO-herkkyyttä 200 ja automaattisalamaa.
Nikonilla aukko säädettiin lukuun f8.0, valotusajassa oli automaattisäätö, ISO-herkkyys oli 3200 ja salamaa ei käytetty.
Kalibrointiraportit: Canon ennen kuvauksia (txt), Canon kuvausten jälkeen (txt) ja Nikon (txt).
Kuvatessa kamera oli monopodin päässä. Monopodi asetettin kuvauspisteeseen ja pidettiin suorassa kuplavaa'alla. Kuvatessa kameraa voi kiertää
vapaasti atsimuuttisuunnassa. Zeniittikulmaa säädettiin monopodissa olevan nivelen avulla. Kameran atsimuuttikulma (kamerasta kohteeseen päin) mitattiin bussolilla
ja zeniittikulma arvioitiin silmänvaraisesti. Monopodin pituus kameran kiinnityskohtaan oli 1.587 m ja etäisyys maasta monopodin niveleen oli 1.533 m.
Zeniittikulman ollessa >0 kameran polttopiste ei siis ole kuvanottopisteessä, vaan liikkui siis akselin päässä, jonka pituus oli (1.587 - 1.533 + polttopisteen
etäisyys kameran alareunasta, 0.07 m ja 0.09 m, Canon ja Nikon).
Kuvauksia tehtiin useita molemmilla kameroilla. Osa kuvauksista epäonnistui huonojen valo-olosuhteiden/säätöjen takia. Instituutilta ja saunalta saatiin
onnistuneet kuva molemmilla kameroilla, impilinnalta vain Canonilla ja muistokuusikosta vain Nikonilla. Kuvien numerot, atsimuutti- ja zeniittikulmat ja
muut kuvaustiedot excel-lomakkeella: (xlsx).
3. ORIENTOINTITYÖT
Nikon-kameran jalustan nivel oli korkeudella 1.533 m maasta. Tämän pisteen yläpuolella 9 cm korkeudella arvioitiin olevan kuvatason keskipiste, josta 18 mm
optisen akselin suuntaan polttopiste (x0,y0,z0). Käyttäen pallokoordinaatteja (r, theta, phi), jossa r on säde, theta on atsimuuttikierto (-Pi...Pi) xy-tasossa ja
phi on zeniittikulma, laskettiin korjaus polttopisteen paikkaan kuvanottopisteen P (z = z + 1.533) yläpuolella, kun tiedossa olivat theta ja phi jotka kuvatessa
arvioitiin ja joista saatiin tarkka arvio iWitness IO/EO-tulostuksesta. Laskennassa käytettiin kolmiointisovellusta, jossa kaikille havainnoille oli omat painot
ja kaikki paitsi kuvahavainnoit olivat myös tuntemattomia.
HDR-tiedostojen tekoon CSV-tiedosto.
3.1 Instituutin haavat

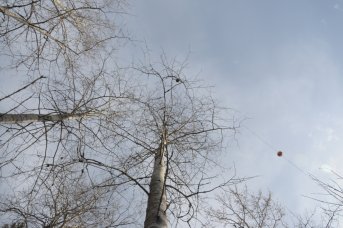

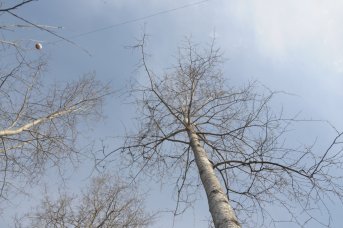

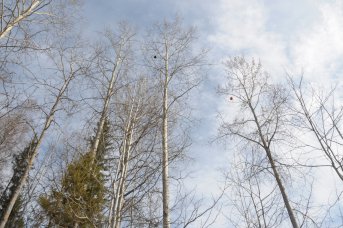

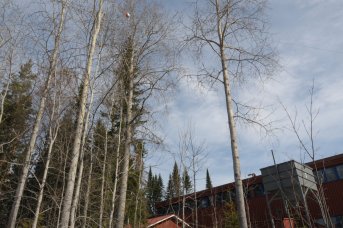

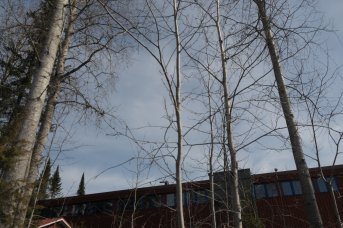

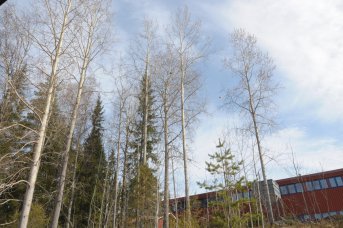

Nikon DSC_7327...DSC_7338 -kuvaus. RMSE 10.75 um, orientoinnissa käytettiin pallojen lisäksi muutamaa ilmakuvapistettä rakennuksista.
Tukipisteiden SD:t 0.06, 0.15 ja 0.05 m (XYZ). Kaikki tiedostot zip-pakettina, mukana ohjelma, jolla tehdään kuvahavaintotiedosto iWitness-ohjelman
tulostamista kuvakohtaisista icf-tiedostoista. txt-tuloste kolmioinnista.

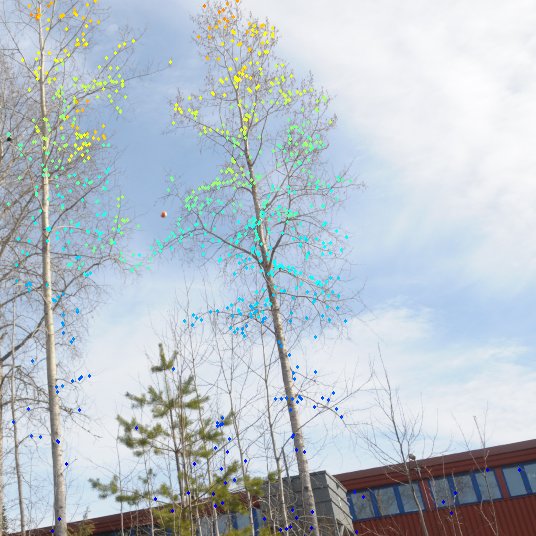

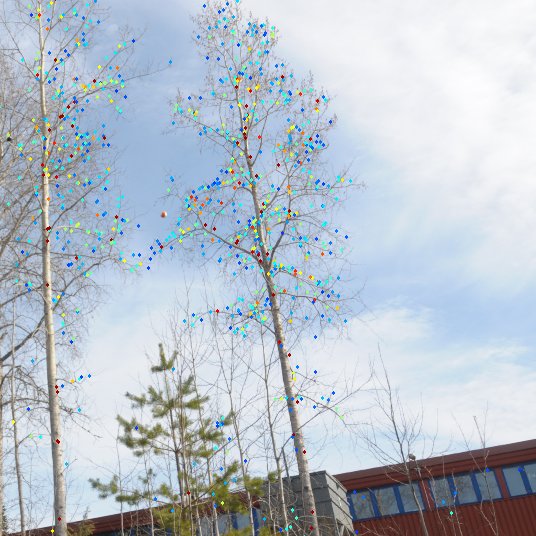

Näytteet (H ja INT) kuvalta 7327.

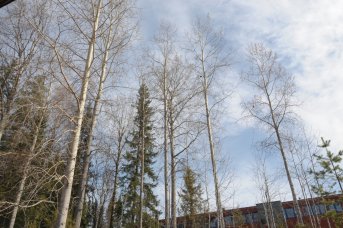

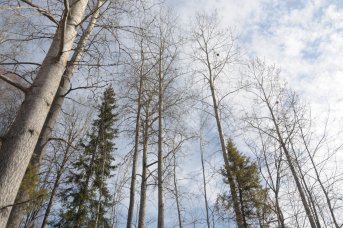

7327, 7328, 7329
7330,
7331, 7332

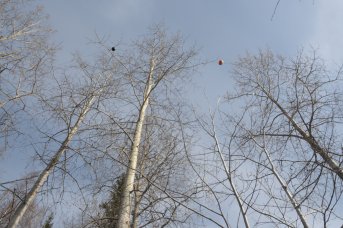

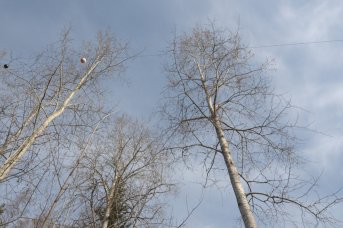

7333, 7334, 7335

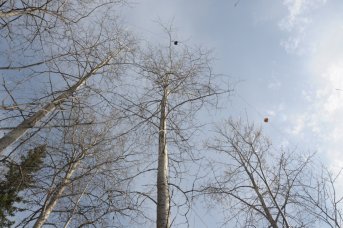

7336, 7337, 73383.2 Impilinnan (jalo) kuuset

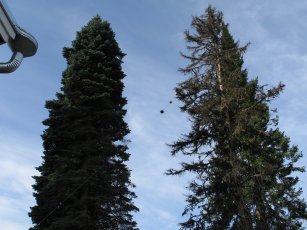

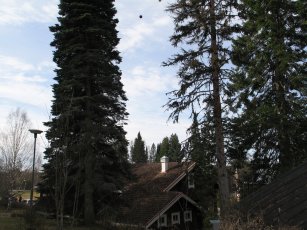

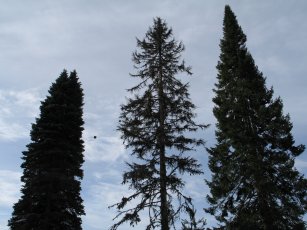

Canon kuvat IMG_7360...IMG_7370 (Canon PowerShot G6). RMSE 5.37 um. SD:t 0.09, 0.11 ja 0.16 m (XYZ). Kaikki tiedostot (zip). Ratkaisu (txt)

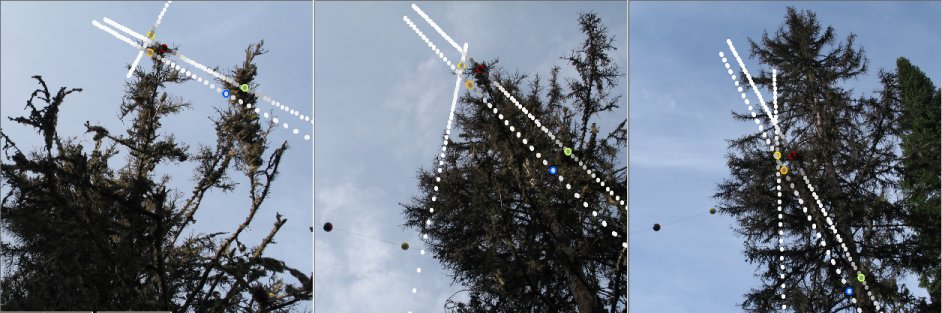

Kamerapisteet ovat Impilinnan N ja W puolella, kuvaussuunta S-SW. Engelmanniin kuuseen osuneita pulsseja.

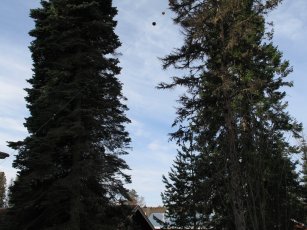

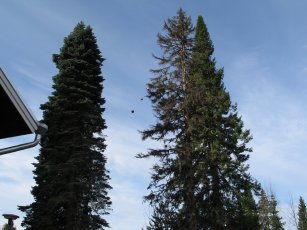

7360, 7361, 7362

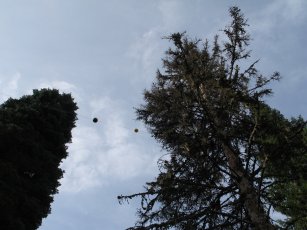

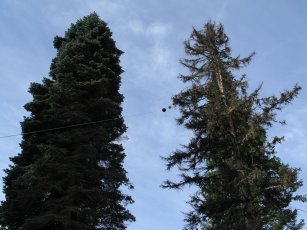

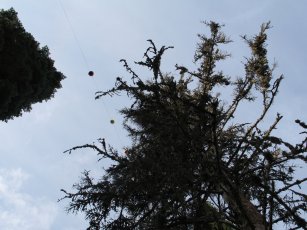

7363, 7364, 7365

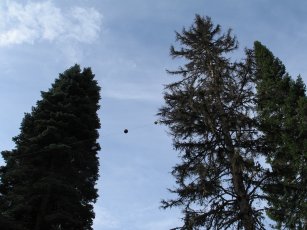

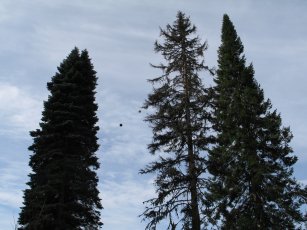

7366, 7367, 7368
7369, 7370
3.3 Muistokuusikko

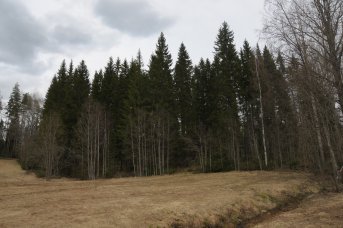

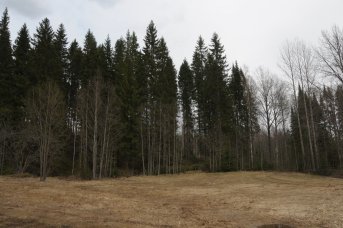

Nikon DSC_7429..DSC_7437 kuvat. RMSE 10.8 um. Suurimmat kuvavirheet 40 um, latvuksissa. SD:t 0.09, 0.15 ja 0.04 m tunnetuissa pisteissä. Kaikki tiedostot (zip). Ratkaisu (txt)

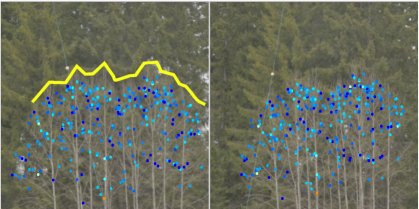

Yhdeksän kuvaa kuudelta pisteeltä. Harmaalepikkö nuistokuusikon edessä: toisin kuin kuusen oksien kohdalla - pulssi painuu läpi ja kaiku tulee alempaa.

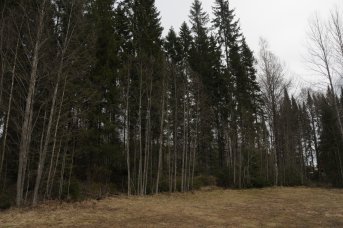

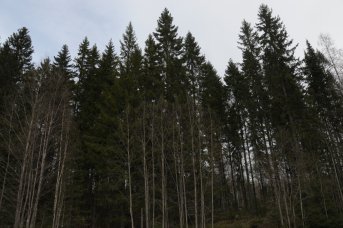

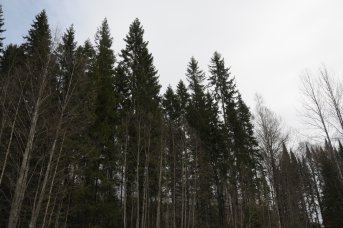

7429, 7430, 7431

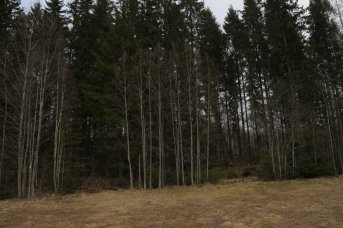

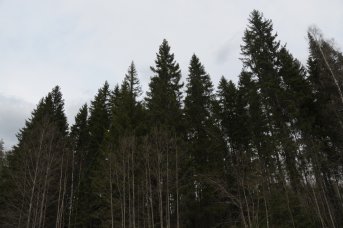

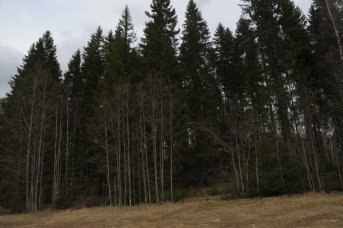

7432, 7433, 7434

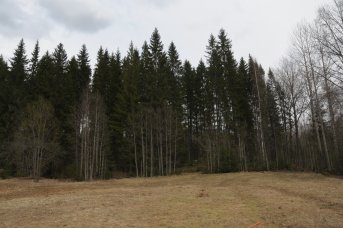

7435, 7436, 74373.4 Koivut ja mänty (Iso Sauna)

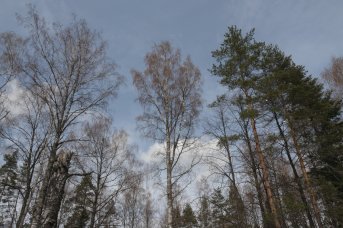

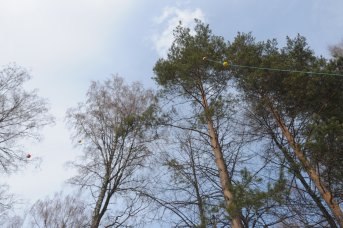

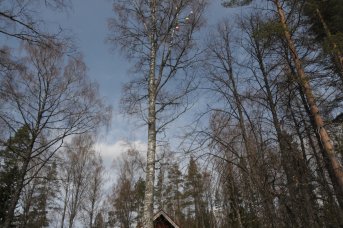

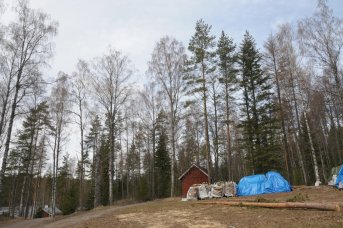

Nikon 7353..7369 kuvat. RMSE 16.5 um. SD:t 0.13 m, 0.14 m, ja 0.12 m. Kaikki tiedostot (zip), ratkaisu (txt).
Kuvaussuunta W-NW. Rannassa tuuli jonkin verran koko päivän. Se, ja lähellä olleiden tukipistepallojen (ja liitospisteiden) XYZ epävarmuus. um kuvahavainnolle lähellä ja kaukana on eri asia.

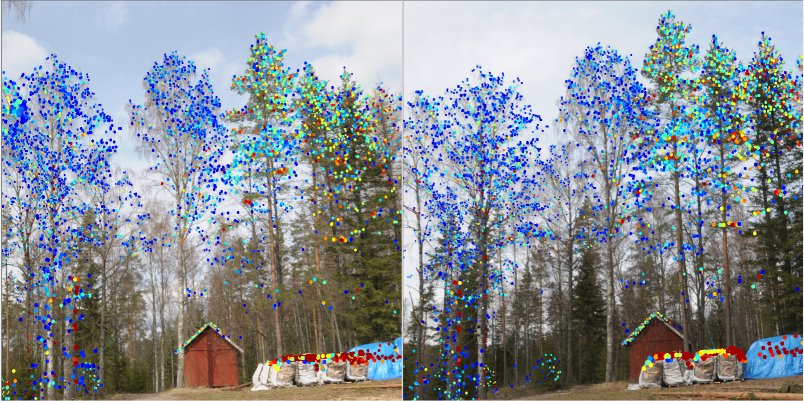

First-return intensiteettejä, Riegl.

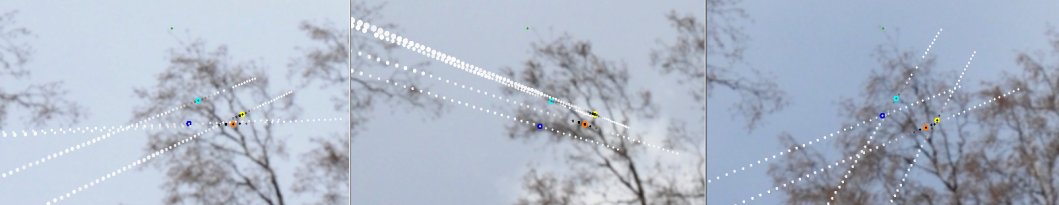

Neljä pulssia, joka ovat tuottaneet osuman suuren koivun oksasta. Kuvat alaviistosta/alta.

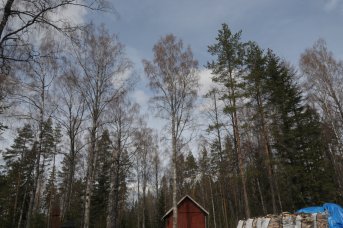

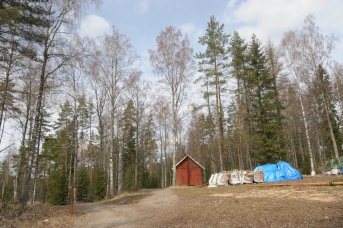

7353, 7354, 7355

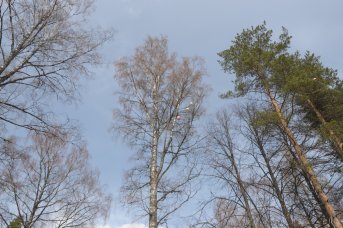

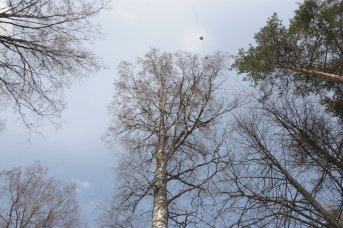

7356, 7357, 7358

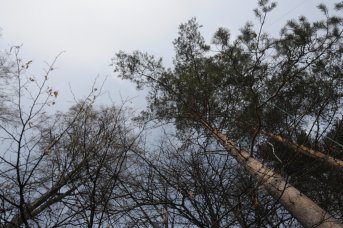

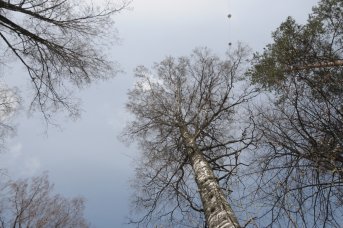

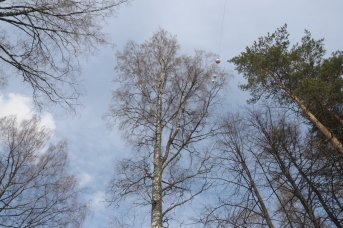

7359, 7360, 7361

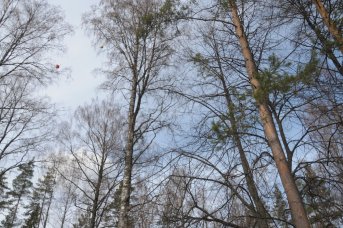

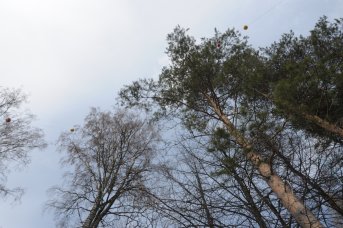

7362, 7363, 7364

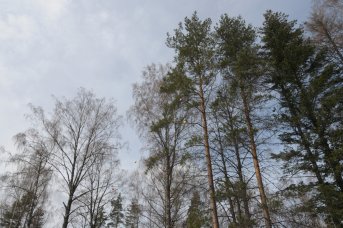

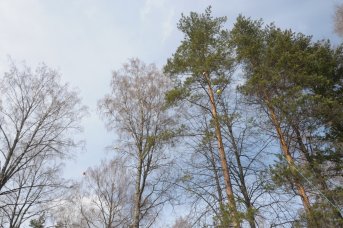

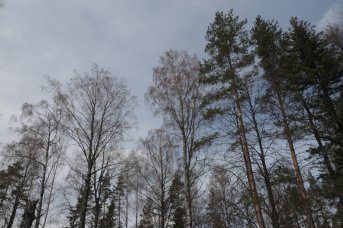

7365, 7366, 7367

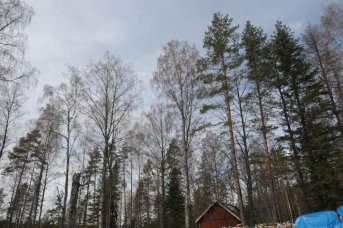

7368, 73693.5 A-talon maisema
Nikon DSC_7387...DSC_7396 -kuvat. RMSE 8.2 um, orientoinnissa käytettiin ilmakuvapisteittä rakennuksista, joiden välille asetettiin lisäksi Z- ja XY-yhtäsuuruusehtoja. Tukipisteiden SD:t 0.15, 0.17 ja 0.14 m (XYZ). Tukispisteistä osa oli varsin kaukana. Yhteiset pisteet "panorama" blokin ja tämän blokin välillä ovat noin 5-10 cm tarkkoja. Kaikki tiedostot zip-pakettina, mukana ohjelma, jolla tehdään kuvahavaintotiedosto iWitness-ohjelman tulostamista kuvakohtaisista icf-tiedostoista. txt-tuloste kolmioinnista. Blokkiin lisättiin joitakin pisteitä kuvamitt-ohjelmalla, koska iWitness vaatii aina kuvasuorien leikkauksen jokaiselle pisteelle.

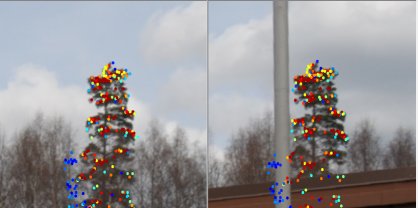

Kuvanottopisteet ovat yhdellä linjalla. Mänty 135 m päässä kuvilla 7389 ja 7390. Muutaman pikselin epävarmuus.

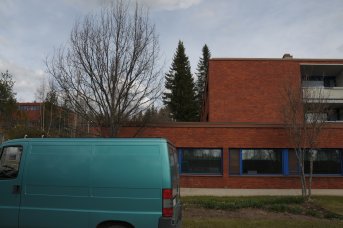

7387 7388 7389

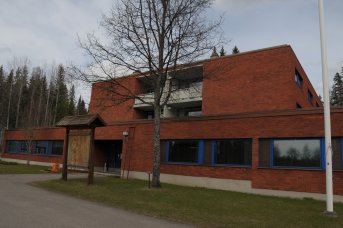

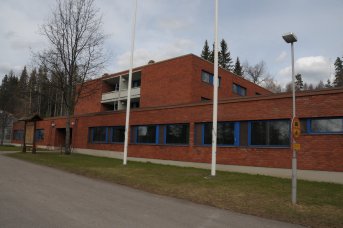

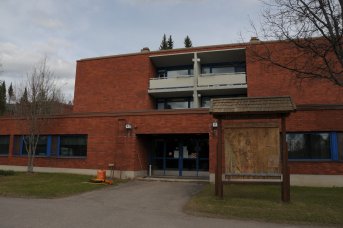

7390 7391 7392

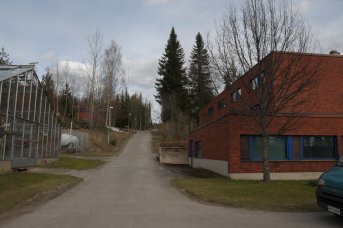

7393 7394 7395

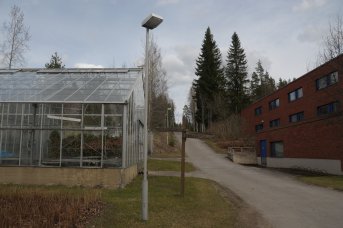

73963.6 Panorama -kuvaus

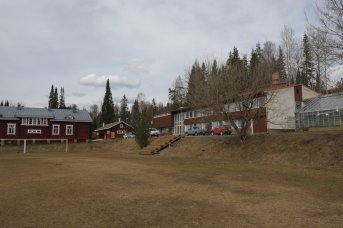

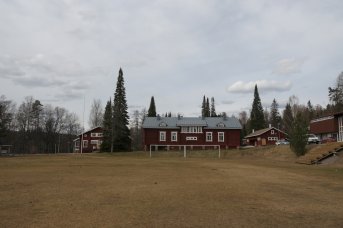

Nikon DSC_7397...DSC_7423 -kuvat. RMSE 12.00 um. SD:t tukipisteille 0.28, 0.23 ja 0.31 m. On huomioitavaa, että tukipisteitä oli 150 x 200 m alueella, kun taas kuvanottopisteet
olivat 50 x 70 m T-kirjaimen muotoisella alueella. Joidenkin pisteiden osalta avauskulmat (kuvakanta) jäi pieneksi. Suurimmat jäännösvirheet oli länteen (Kuivajärveä kohti) katsovissa kuvissa, joissa
liitospisteet olivat puiden latvoja (tuulessa). Kaikki tiedostot zip-pakettina. Kolmioinnin txt-tuloste. Huom! Joidenkin tukipisteiden välillä Z = Z havaintoyhtälöitä.
Kamerapisteet (harmaat) muodostavat T-kirjaimen. Jokaiselta otettiin 3-4 kuvaa eri suuntiin. Kaukana olevien liitospisteiden kulmat ovat pieniä.

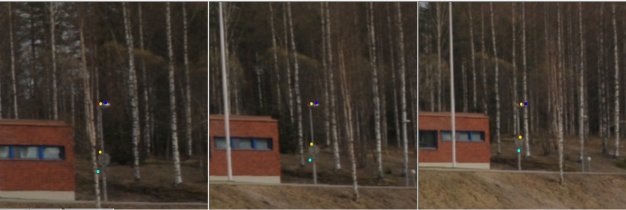

Yo. kuvasädekuvan oik. alakulman piste (valaisimen kupu ja tolppa), johon tulostettu 6 LiDAR pistettä. Epipolaarisuorat 2.5 km korkeudesta nähtynä havainnollistavat
terävää leikkausta (huono geometria).

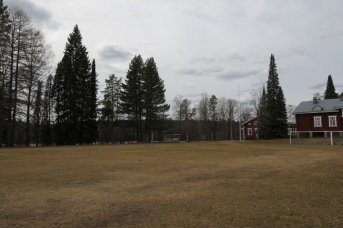

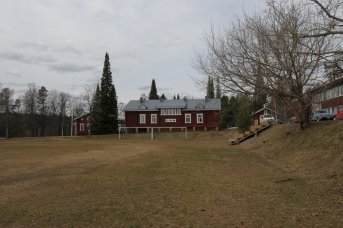

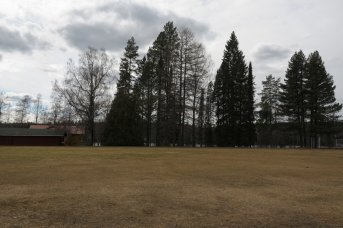

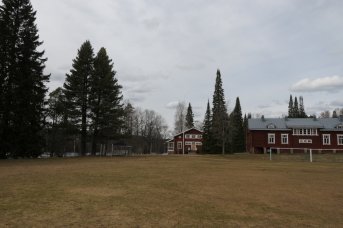

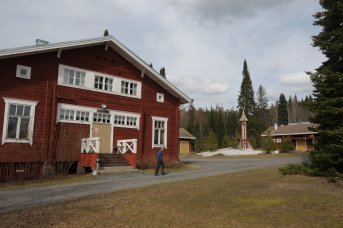

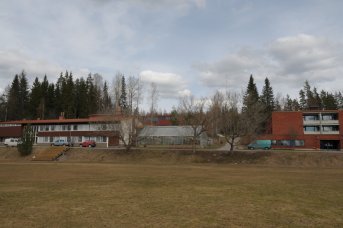

7397, 7398, 7399

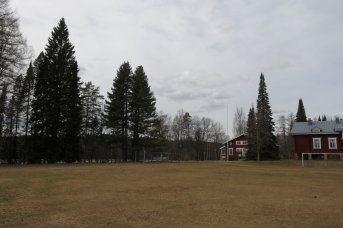

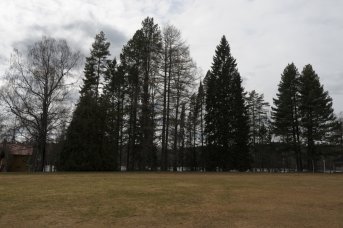

7400, 7401, 7402

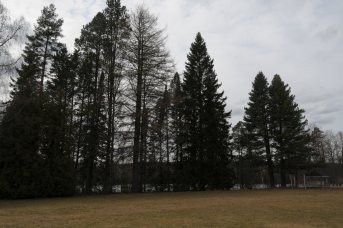

7403, 7404, 7405

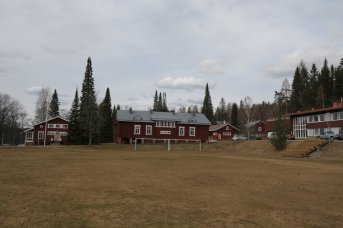

7406,

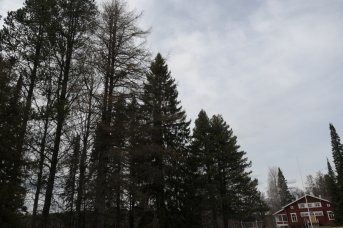

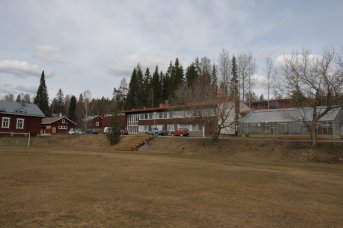

7407, 7408

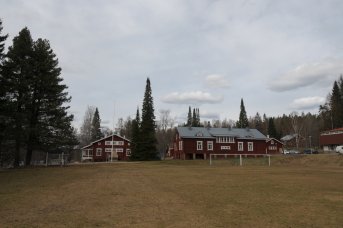

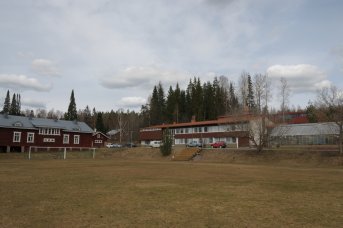

7409, 7410, 7411

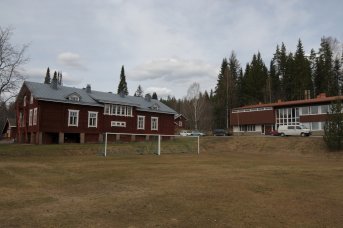

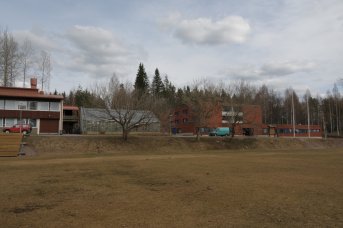

7412, 7413, 7414

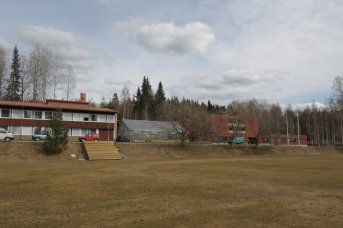

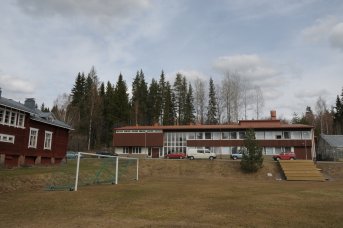

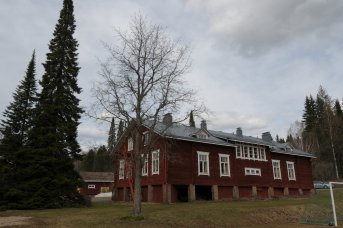

7415, 7416, 7417

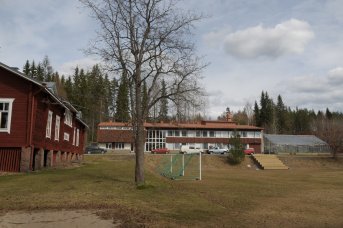

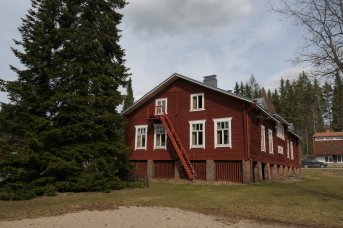

7418, 7419, 7420

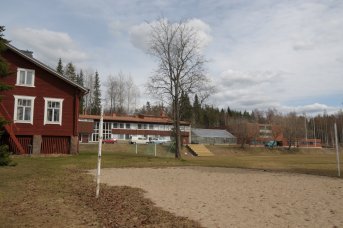

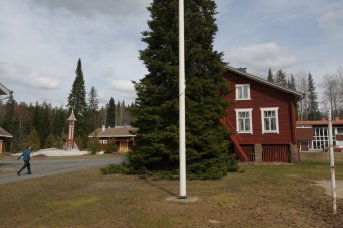

7421, 7422, 7423
