MARV4/2-2007 koeala-aineisto   Takaisin

- Aineiston kuvaus: ISPRS Laserscanning 2007 workshop artikkeli (PDF) (Kurssin kotisivu)

- Aineiston keruun vaiheet olivat 1) fotogrammetriset mittaukset 59 ympyräkoealalta, 2) maastomittaukset

- Koealat ja niiltä fotogrammetrisesti/LiDAR:lla mitatut latvapisteet ilmakuvalla (JPG)
  Punainen = MÄ, Vihr = KU, Sininen = LP, Valk = Kuollut

- Fotogrammetrinen aineisto: 5294 puuta (TXT). Sisältää puita puskurista koealojen ulkopuolelta (= tasoituslaskennan tukipistetiedosto)
 - PlotCode
 - TreeNumber
 - Species  // 1 = mä, 2 = htipuu, 4 = kuollut
 - Xtop, Ytop, Ztop  // fotogrammetriset latvapisteen koordinaatit
 - Z_DTM // tyven korkeus LiDAR-DTM mallilta (2004 keilaus)
 - Foto_h // Puun pituus, m fotogrammetrinen
 - Lidar_h // Puun pituus, m, korkein LiDAR-osuma
 - Dcrm_Foto // Latvuksen leveys, multi-scale template matching , kuvalta, m
 - Dcrm_Lidar // Latvuksen leveys, latvusmallin sovituksen tulos, m
 - Dcrm_RMSE // Sovituksen jäännösvirhe, m
 - a1, a2, a3 (kolme latvusmallin parametria) // kts. artikkelista
 - DistanceFromCenter // puun etäisyyys koealan keskipis
 - AzimuthFromCenter  // 6 asteen bussolikorjauksella suunta keskipisteestä
 - InOut // 1= sisällä, 0 = ulkona

- Maasto-aineisto 59 (r=11.28 m) ympyräkoealaa. Toukokuussa 4.-8.5.2007 mitattu kaikki d13 > 50 mm puut. Koepuista h ja hc (hypsometri).
(Master-XLS). Puiden numerointi: 1-199 ilmakuvalle näkyneet puut, 200 koealapaalu, joka paikannettiin GPS:llä (aineisto Timo Melkas), 201- ilmakuvalle näkymättä jääneet puut.

- Koealojen keskipisteiden koordinaatit (TXT). Kasvupaikkoja tai puuston ikää ei tunneta.

- Puiden XY-sijainnit saatu joko
1) fotogrammetrisesti latvapisteille tai
2) maastossa mittamalla puiden välisiä etäisyyksiä ja bussolisuuntia sekä tasoituslaskua.

- Osa ryhmistä korjasi bussolilukemia virheellisesti jo maastossa (ilmiö on huomioitu/korjattu jälkikäteen).

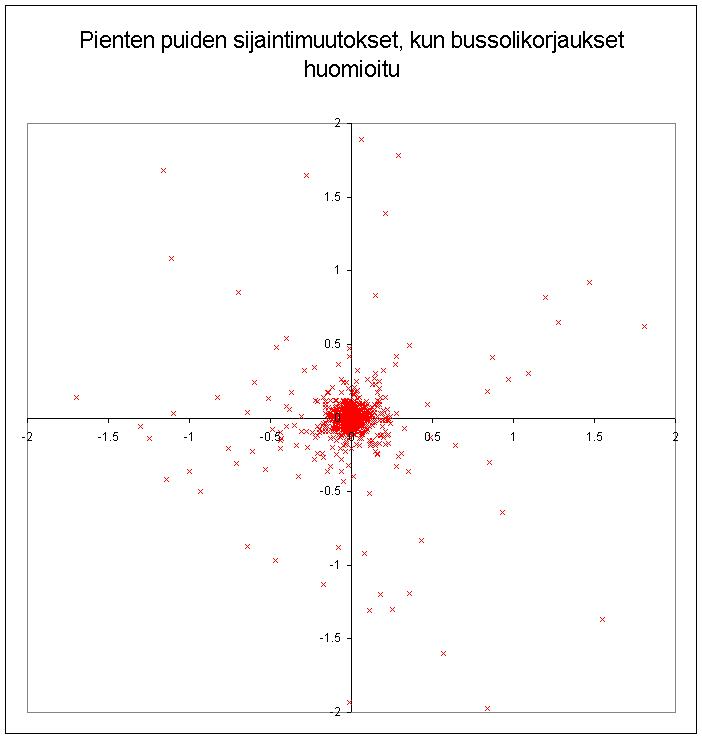

- Tässä tiedostossa on laskennassa kullekin koealalle käytettävä bussolikorjaus asteina (TXT). Kun sijainnit korjattiin jälkeenpäin huomioiden jo valmiiksi tehdyt bussolikorjaukset sekä karkeat virheet, pisteet (pienet puut) liikkuivat näin (GIF)
- Hakemisto, jossa ovat pienten puiden bussoli / etäisyysmittaukset tasoituslaskentaa varten;
tietueet ovat muotoa: koeala-id, puu-id, puulaji, kiintopisteiden lkm, (kiintopiste-id, etäisyys, suunta) x 5.
- Toinen hakemisto, johon on tallennettu 55 ongelmatapausta, joille haettiin leave-one-out tekniikalla XY-ratkaisu sekä työssä tarvitut VB-ohjelmat.
- Hakemisto, jossa ohjelmien lähdekoodi (zip-tiedostoina):
- Numerolappujen ja koealakarttojen piirto-ohjelma
- Tasoituslaskin/eri versioita pienten puiden paikkojen laskentaan ja gross-virheiden eliminointi
- Tasoituslaskimen simulaattoriversio, jolla voi tutkia havaintovirheiden vaikutusta tuloksiin
- Suvanto ym. 2005 regressioestimaattori, jolla LiDAR-datan piirteistä lasketaan puustotunnuksia
- Koepuiden pölkyttäjä (Laasasenaho runkokäyrät ja PMP-algoritmi)
- Näslundin pituuskäyrien estimointi maastohavainnoista
