- Nämä havainnot on tehty 8.-16.8.2007 VRS-GPS-laitteistolla
- Tuukka Tuomola väitöskirjaprojektin aineistoa.
- Havaintoja on kahta tyyppiä:
1) taimikkokuviolle on perustettu määräala, jolta on luettu (XYZ, sp, pituus) kaikki puuvartiset
2) taimikkokuviolta on mitattu +- puhtaita (50 cm säteeltä) näytteitä (XYZ, sp, pituus) eri tyyppisestä kasvillisuudesta. Linjoittain.
- Kuvioita valittiin s.e. ne näkyisivät kuvauksen BFI07015 aurinkogeometriassa mahd. edustavasti: lentolinjojen alla / keskellä

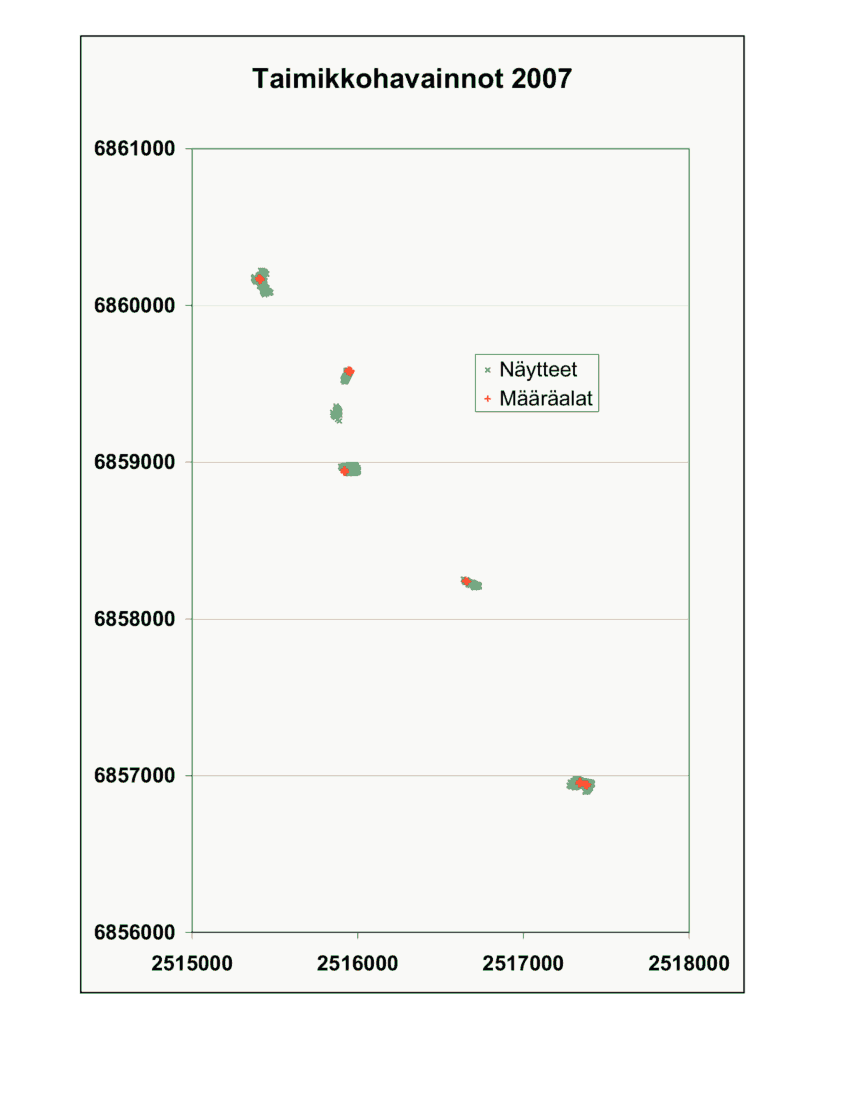

- Kuviot kartalla, GIF
- Data (XLS), DTM-tarkkkuustarkastelut (XLS)
Työnimet (Valokuvia)
Sahatien pieni taimikko 1; Pulkin pieni taimikko 2; Pulkin iso taimikko 3; Ala-Hyytiäläntien pieni taimikko 4; Aseman viereinen taimikko 5
Forstitien notkon taimikko 6; Sivulan tilan taimikko 7
|

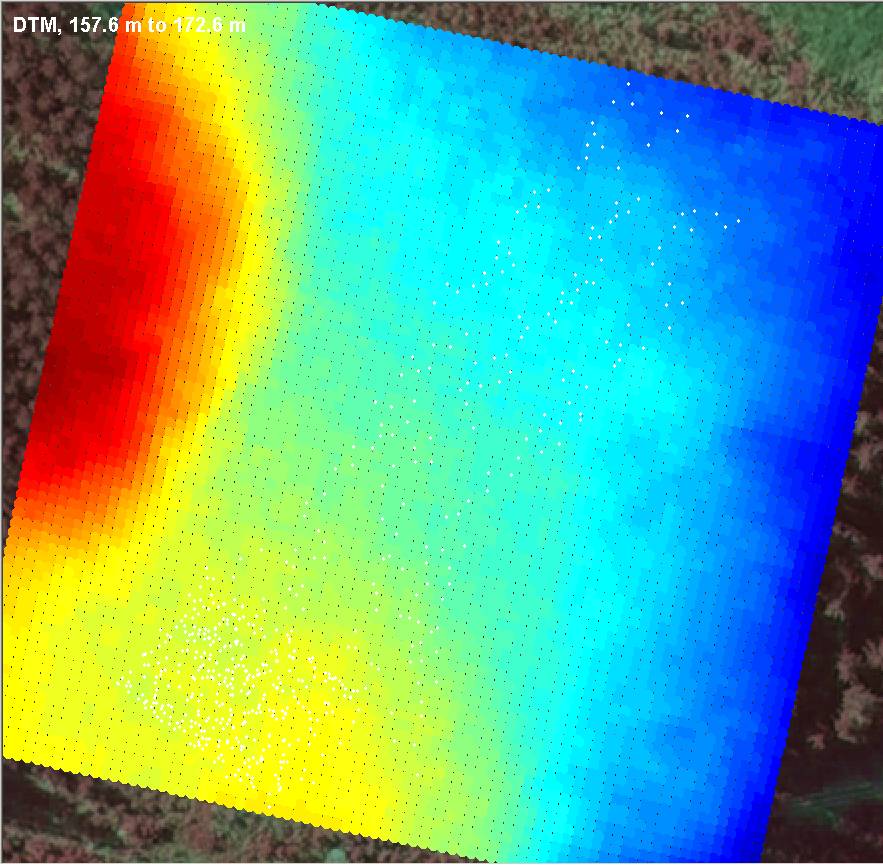

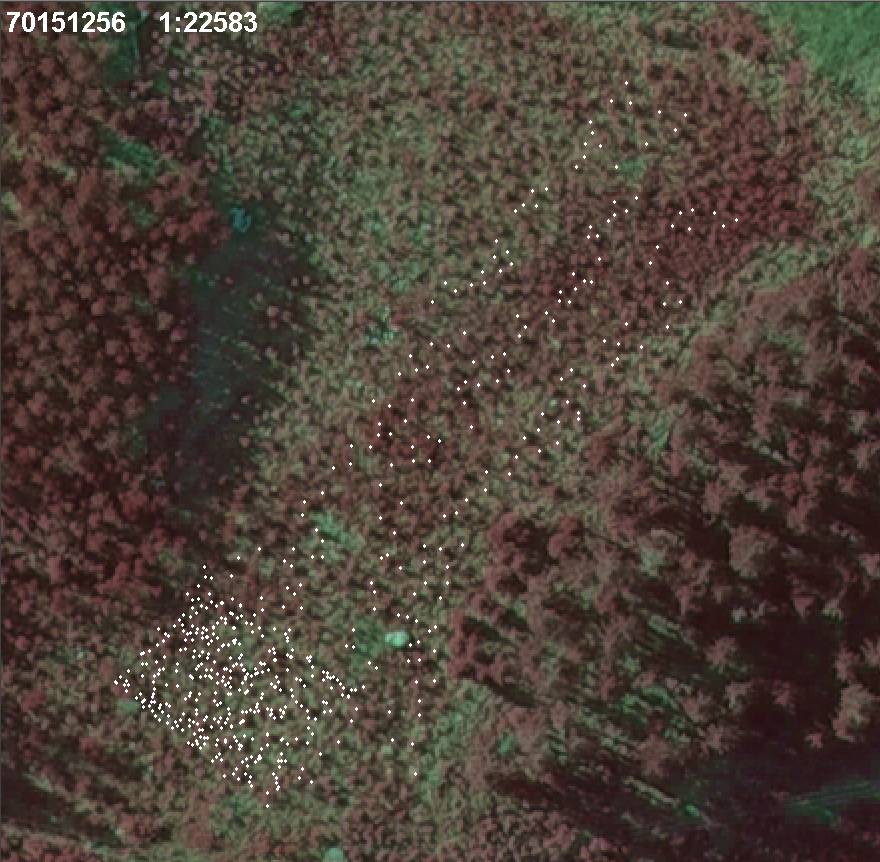

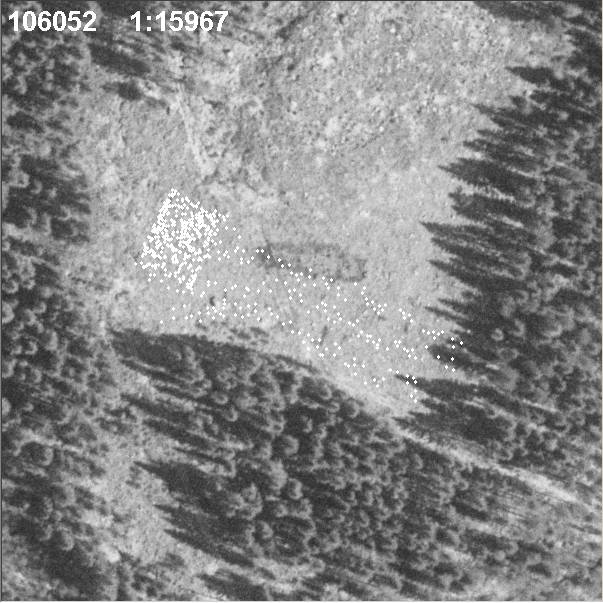

Kuvio 1; 550 + 4 (kulmapaalu) havaintoa.
Pisteet ilmakuvalla 2007,
DTM (etelärinne

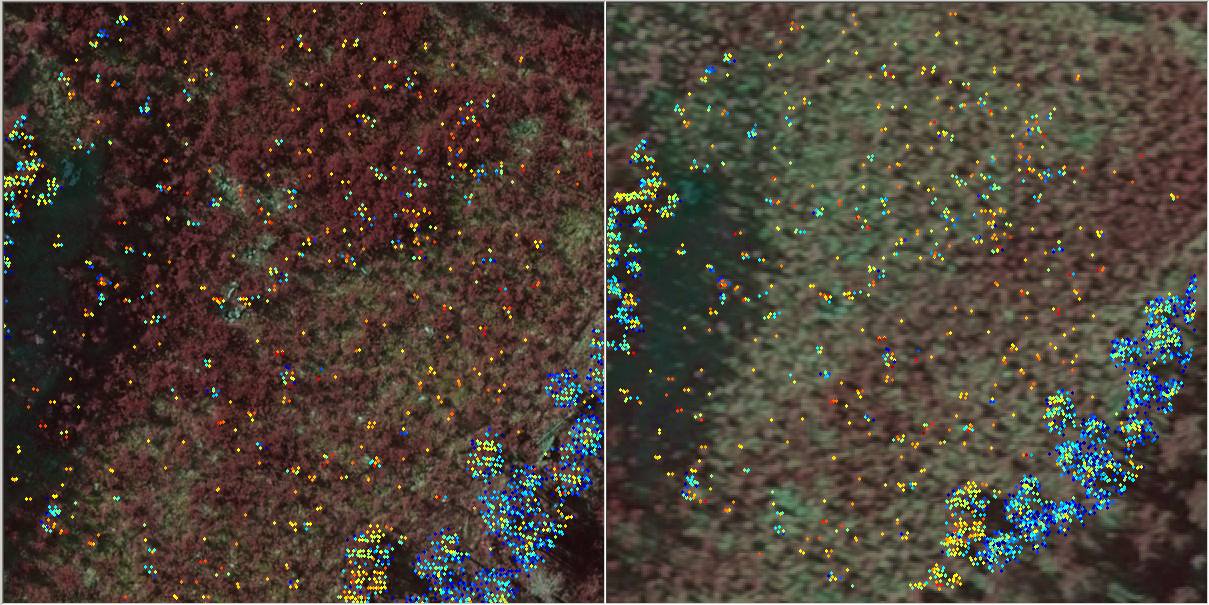

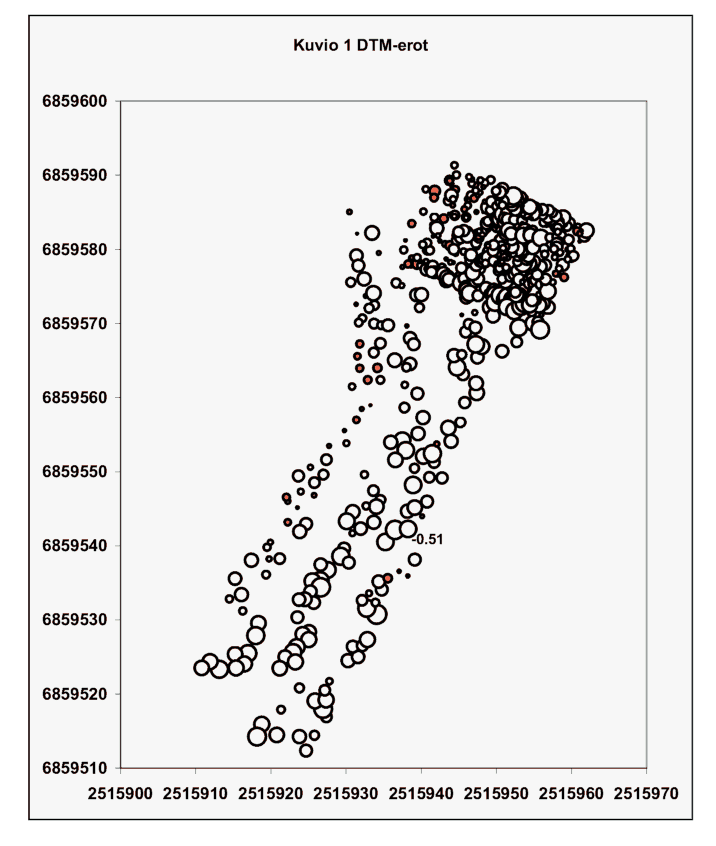

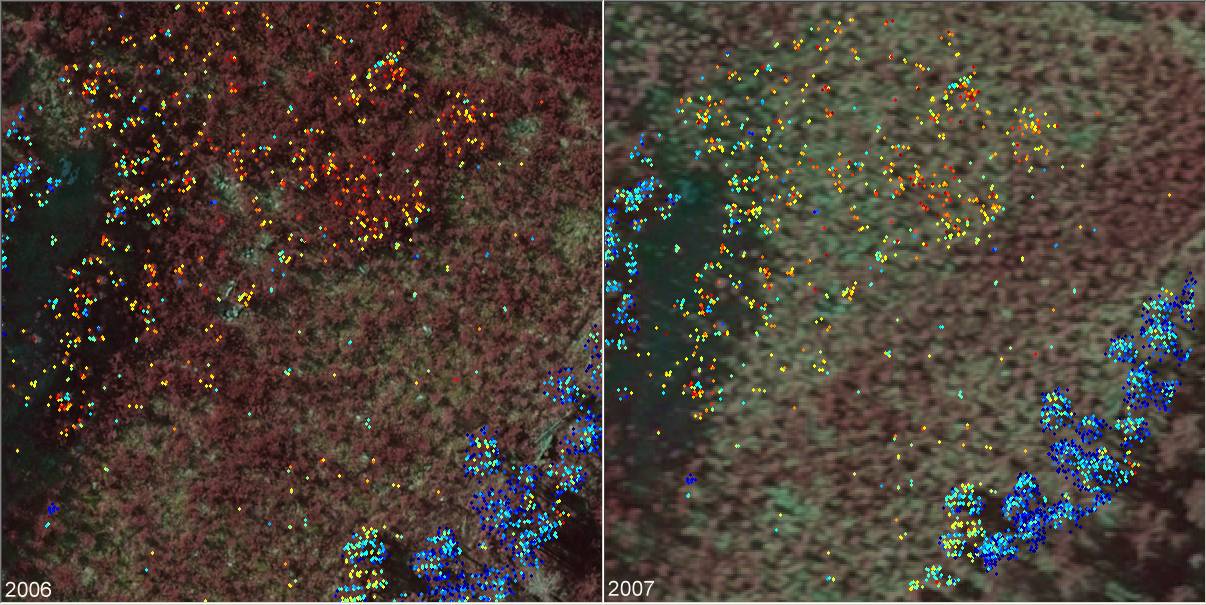

162 - 171 m) Avohakkuu talvella 1999-2000. Ilmakuva 05/2000. Puusto nyt 0.7 - 3.4 metristä, istutuskuusi + koivu + pihl. Tehty taimikonhoito kesien 2006 ja 2007 välillä: Yli 1 m Lidar-pisteet kuvilla (2006, 2007), intensiteettikoodaus Mustikkatyyppi, heinittynyt, maanmuokkaus?, Maanomistaja UPM LiDARDTM-erot -0.19 m (DTM yläpuolella) SD 0.17 m. PhotoDTM (2002/7 kuvakolmikko, zip), erot -0.29 m, SD 0.20 m |
|

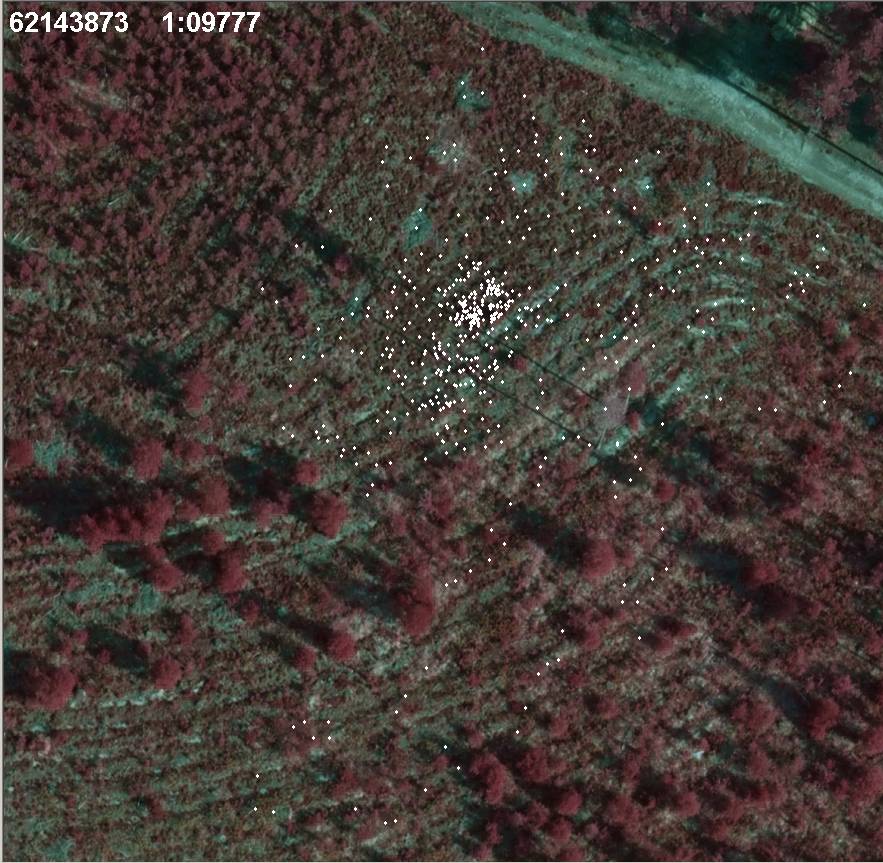

Kuvio 2; 538 + 4 (kulmapaalu) havaintoa.

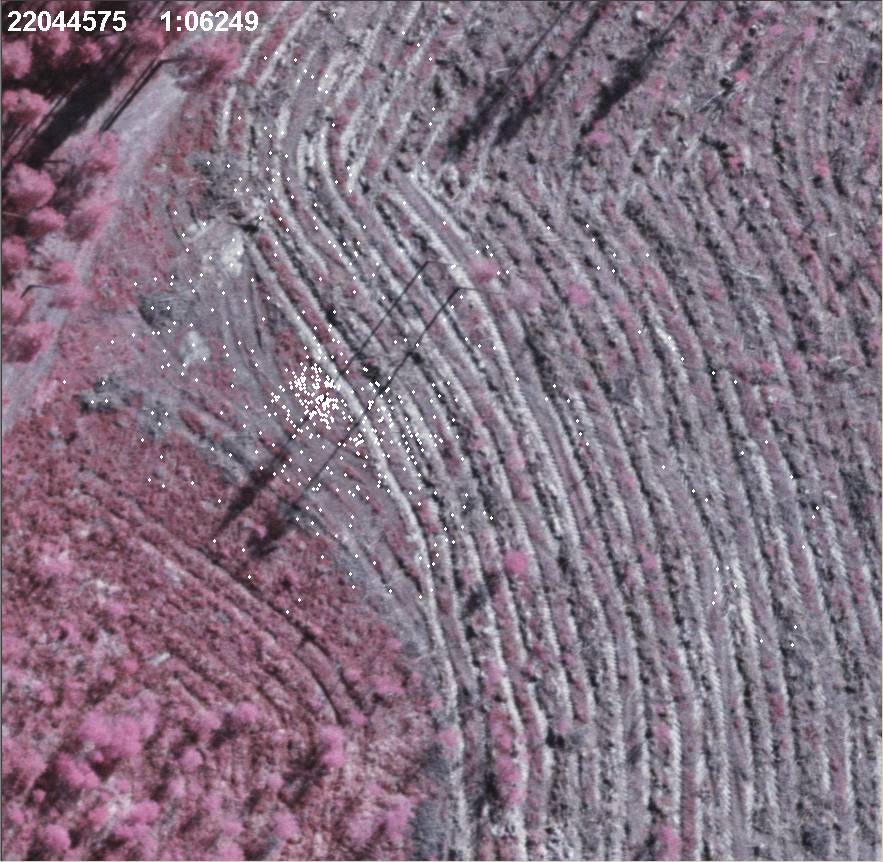

Pisteet ilmakuvalla 2006,

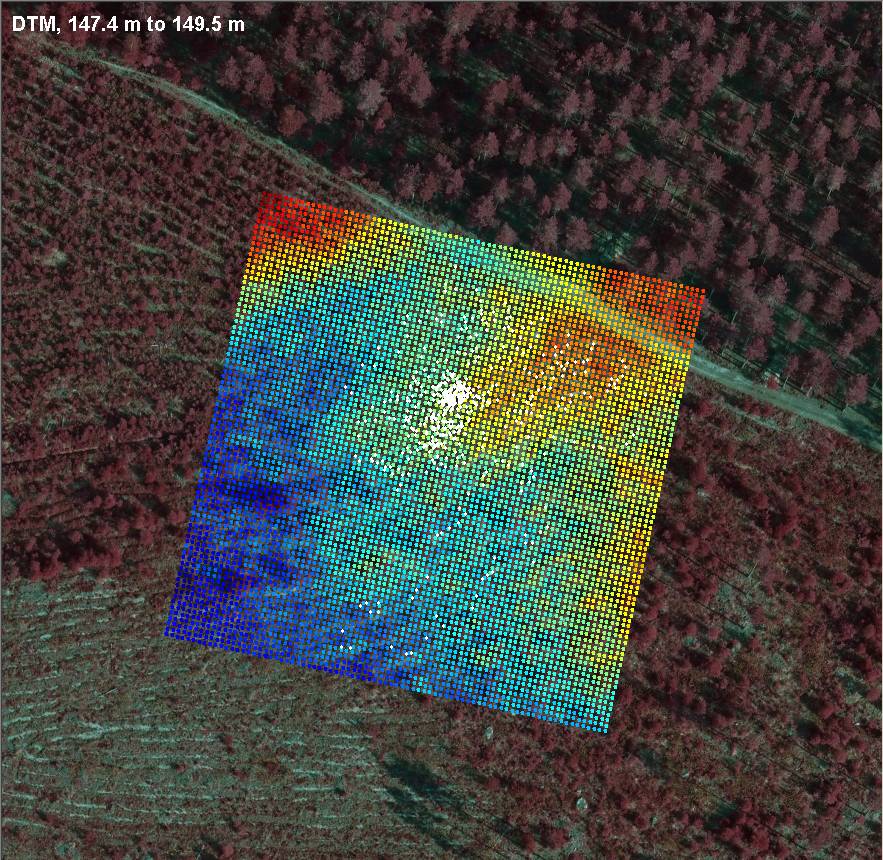

DTM (tasainen,

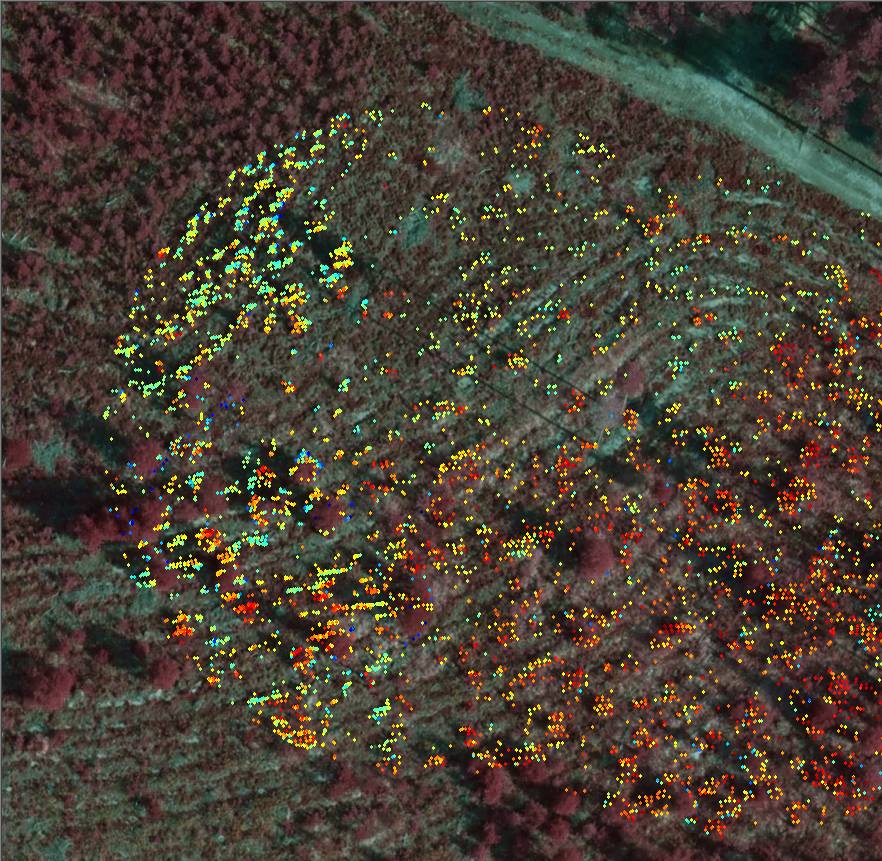

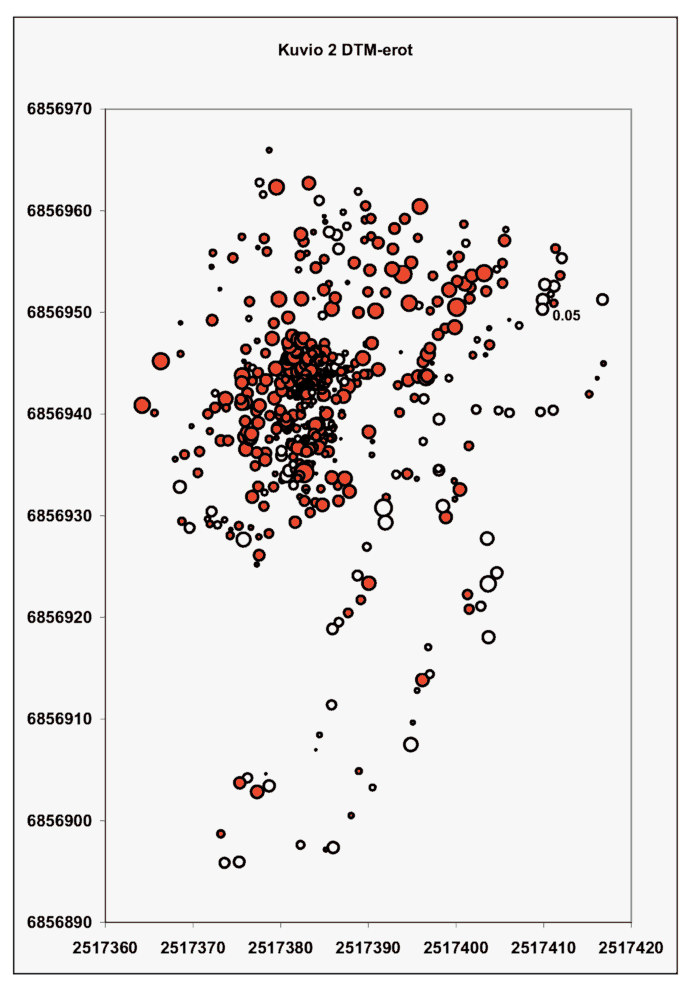

VT/CT kangas) Avohakkuu/siemenpuuhakkuu talvella 2001 tai 2002. Ilmakuva 06/2002. Puusto nyt 0.5 - 2.0 metristä, mänty + ko (+ku). Määräala tiheässä luont. männikössä, jossa mä-taimia ja kanervikkoa. Vuoden 2007 H [0.3,2.0] m Lidar-pisteet kuvilla (2006), Intensiteettikoodaus Puolukka/kanervatyyppi, äestetty, maanomistaja Pertti Pulkki. LiDARDTM-erot +0.05 m (DTM alapuolella) SD 0.07 m. PhotoDTM (2002/5 kuvakolmikko, zip) erot +0.04 m SD 0.08 m |
|

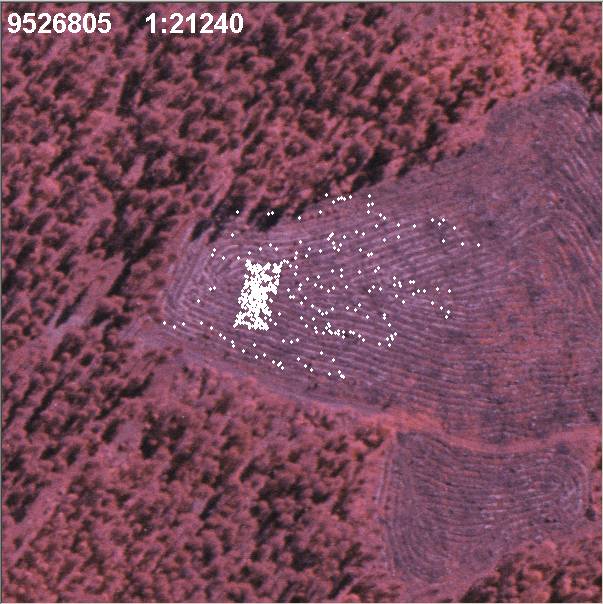

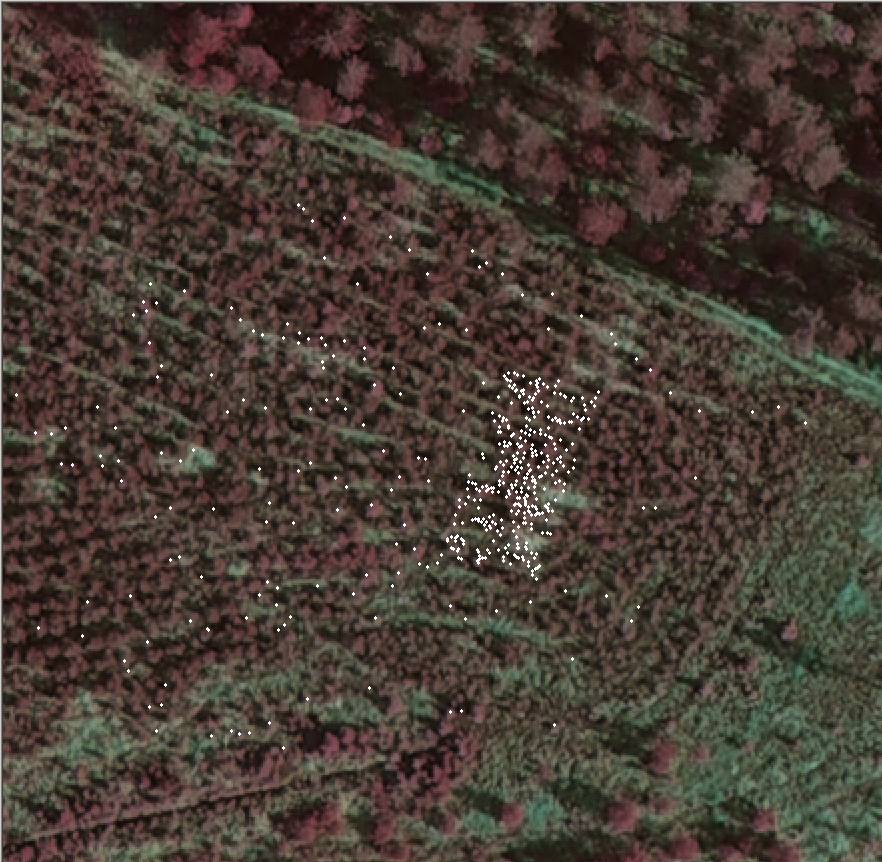

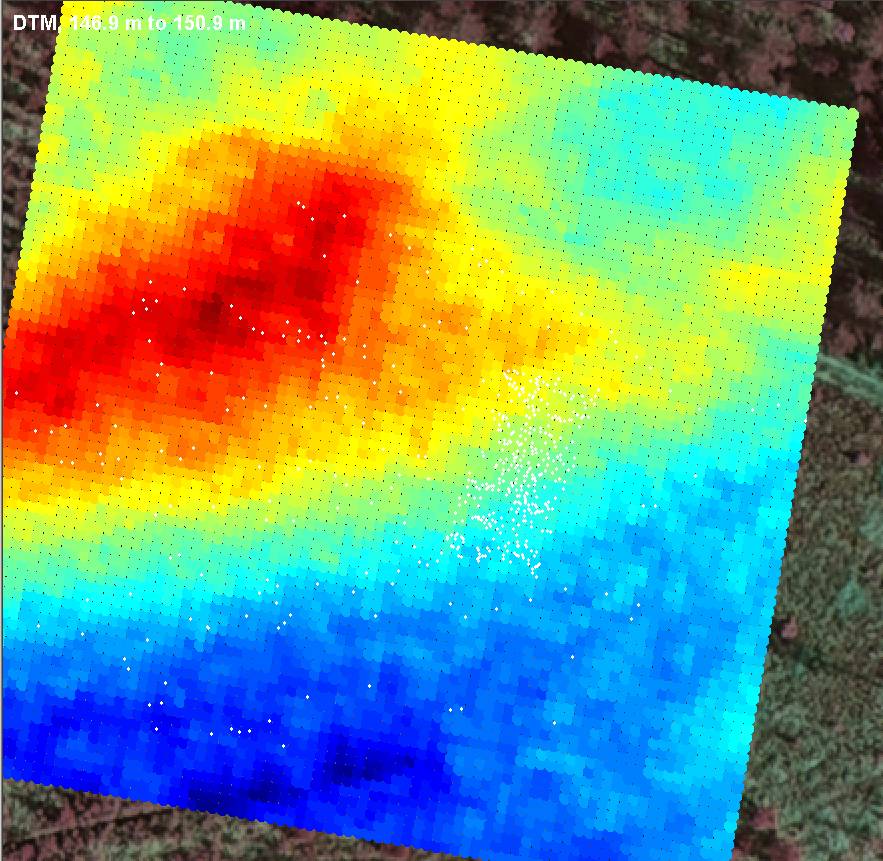

Kuvio 3; 517 + 4 (kulmapaalu) havaintoa.
Pisteet ilmakuvalla 2007,

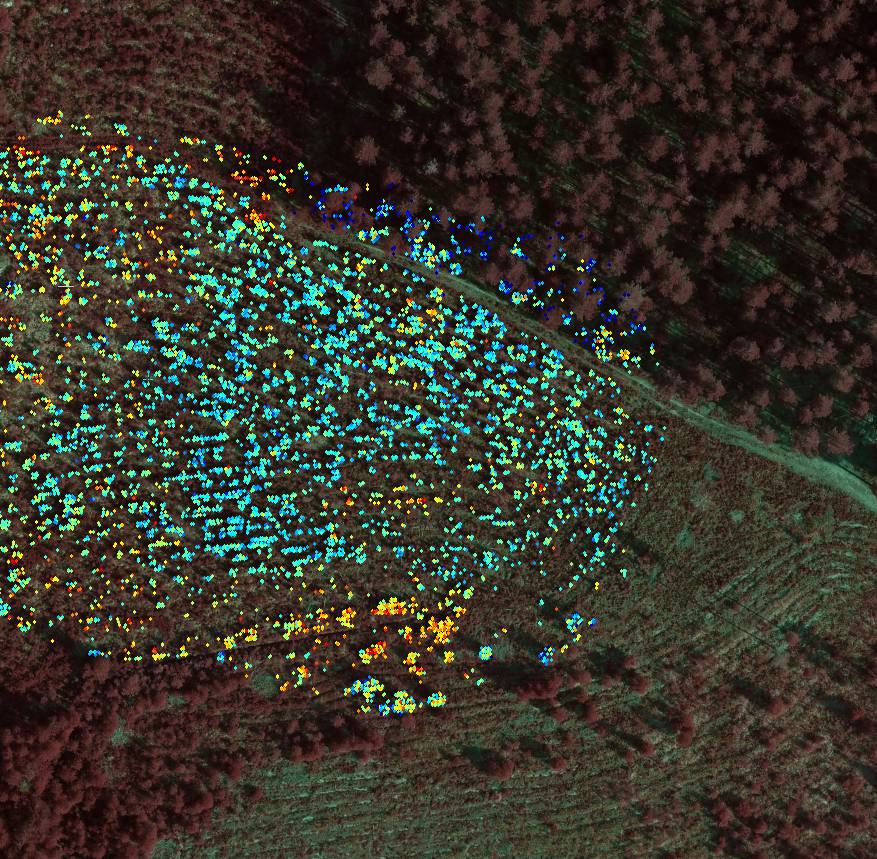

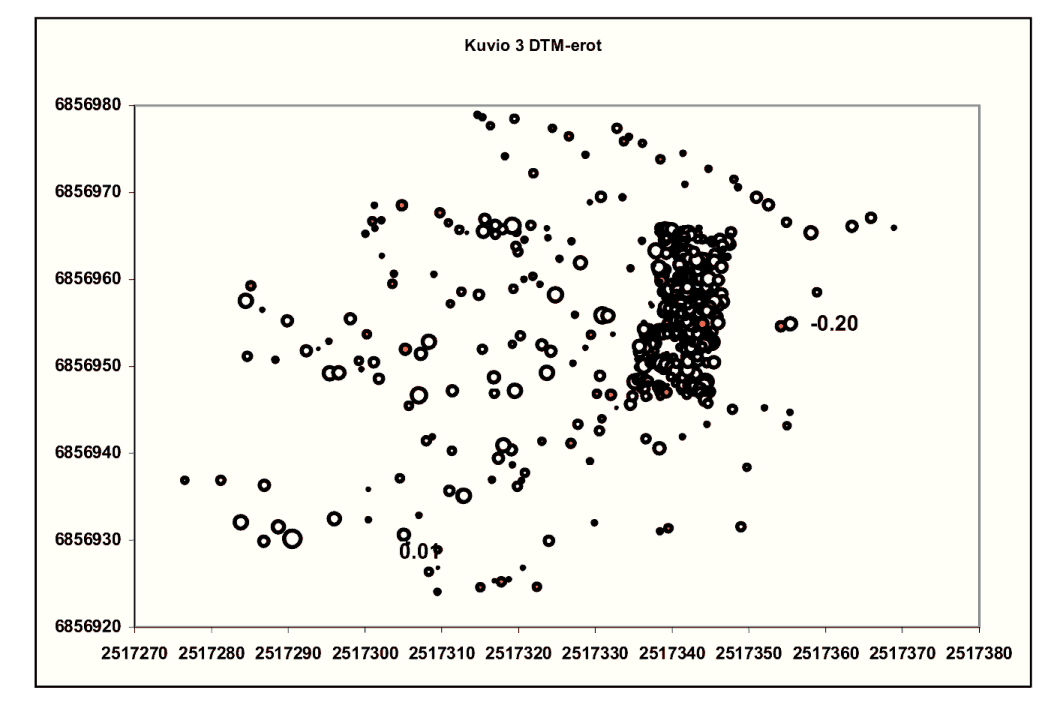

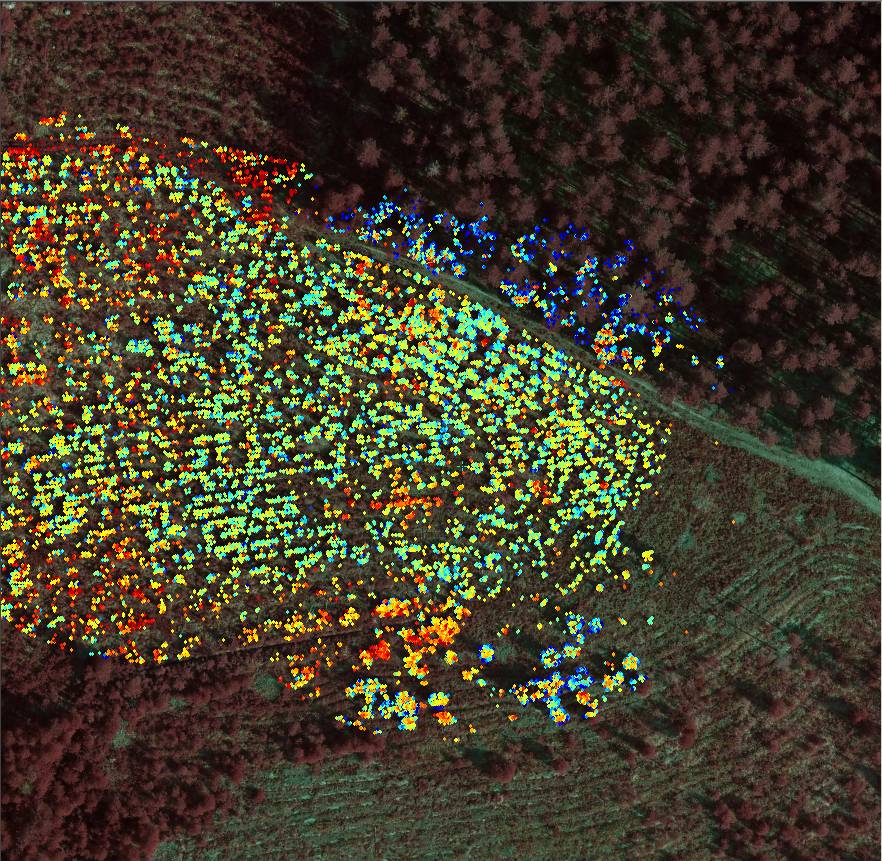

DTM Tasainen 147-151 m, VT/CT kangas Avohakkuu talvella 1995. Ilmakuva 06/1995. Vain puuvartisista näytteitä: Puusto 2.0 metristä, mänty + ko +ku + ha + le. Vuoden 2006 H = [1.0, 4.0] m Lidar-pisteet ilmakuvilla (2007), Intensiteettikoodaus, vuoden 2007 Lidar (2007) Puolukka/kanervatyyppi, äestetty, maanomistaja Pertti Pulkki. LiDARDTM-erot -0.09 m (DTM yläpuolella) SD 0.10 m. PhotoDTM (1998, kuvakolmikko, zip) erot +0.01 SD 0.21 m. |
|

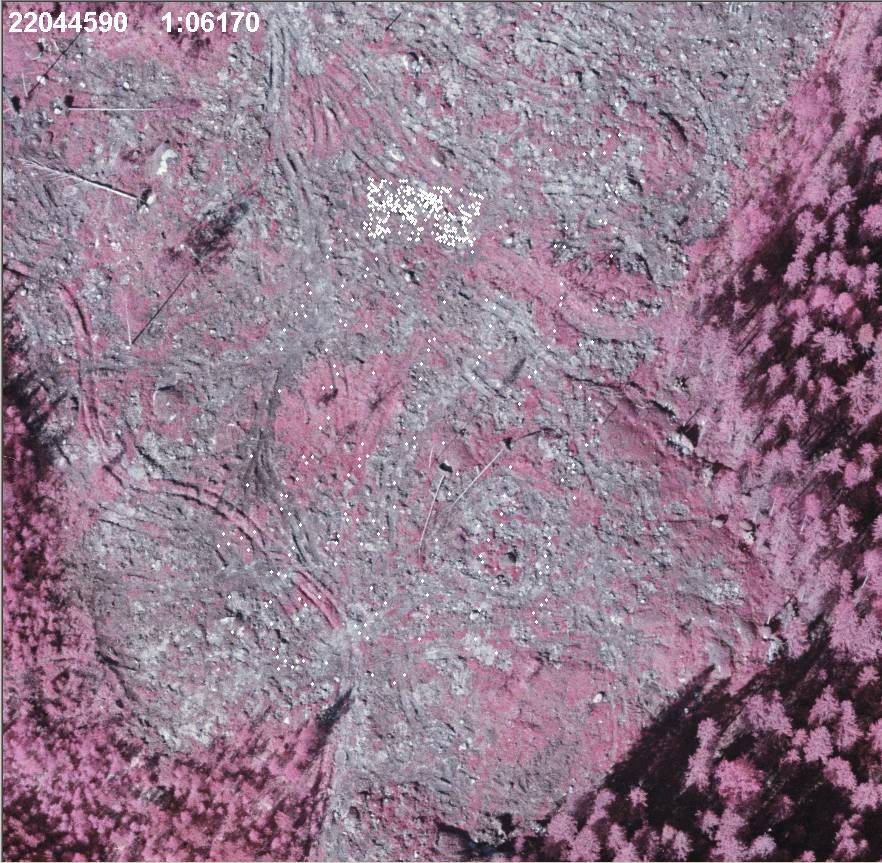

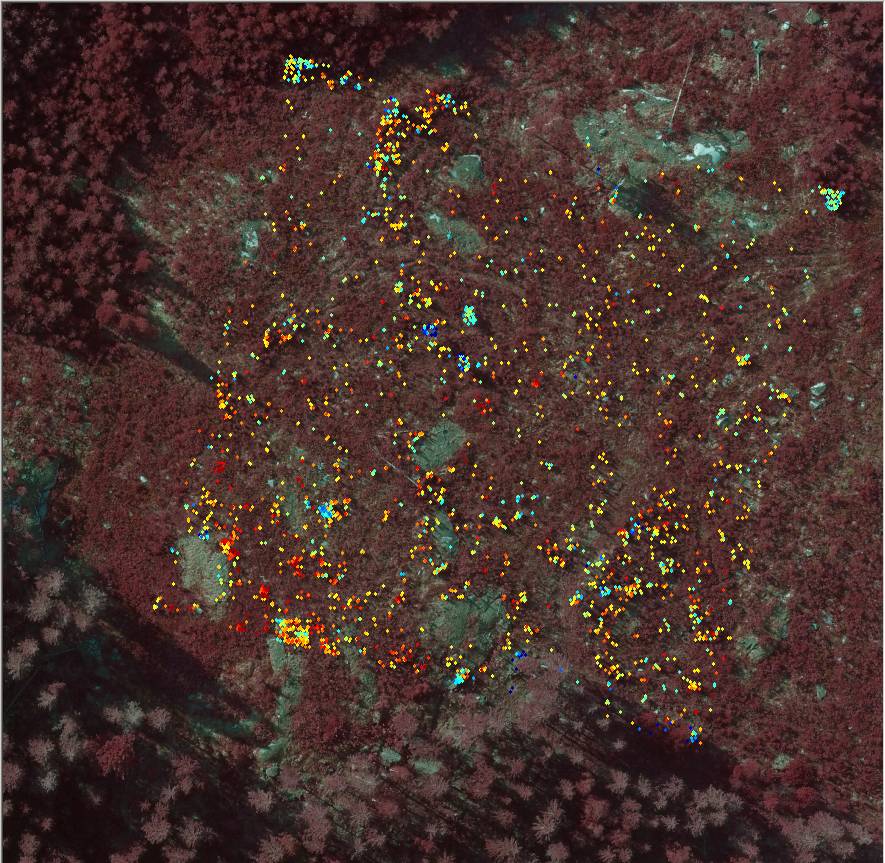

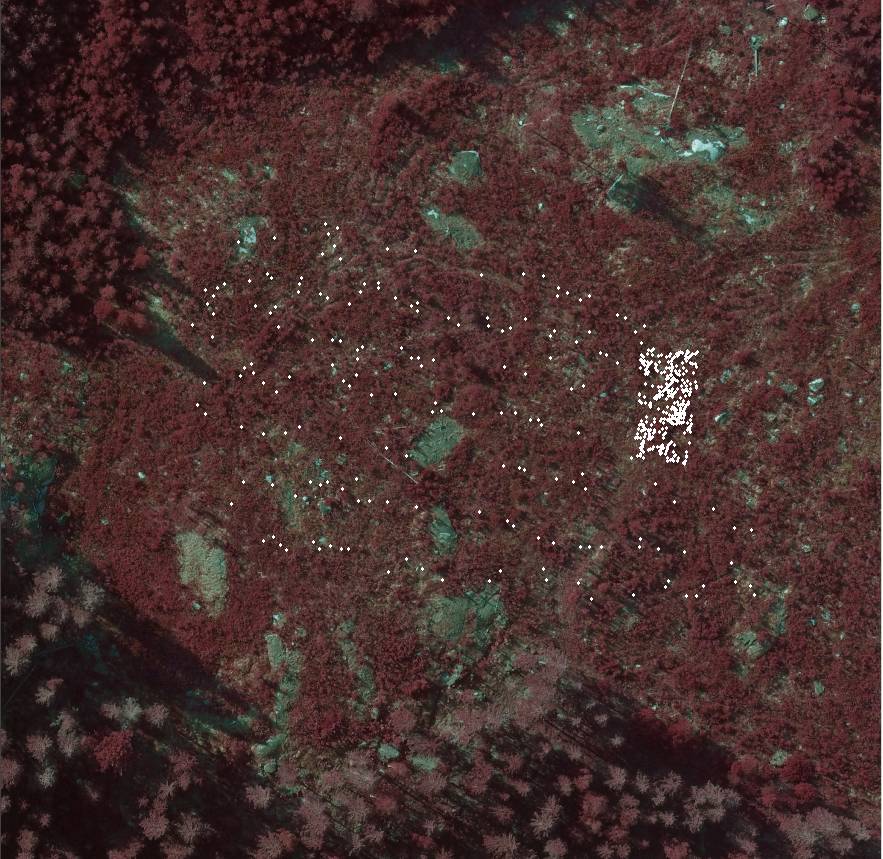

Kuvio 4; 500 + 4 (kulmapaalu) havaintoa.
Pisteet ilmakuvalla 2006,

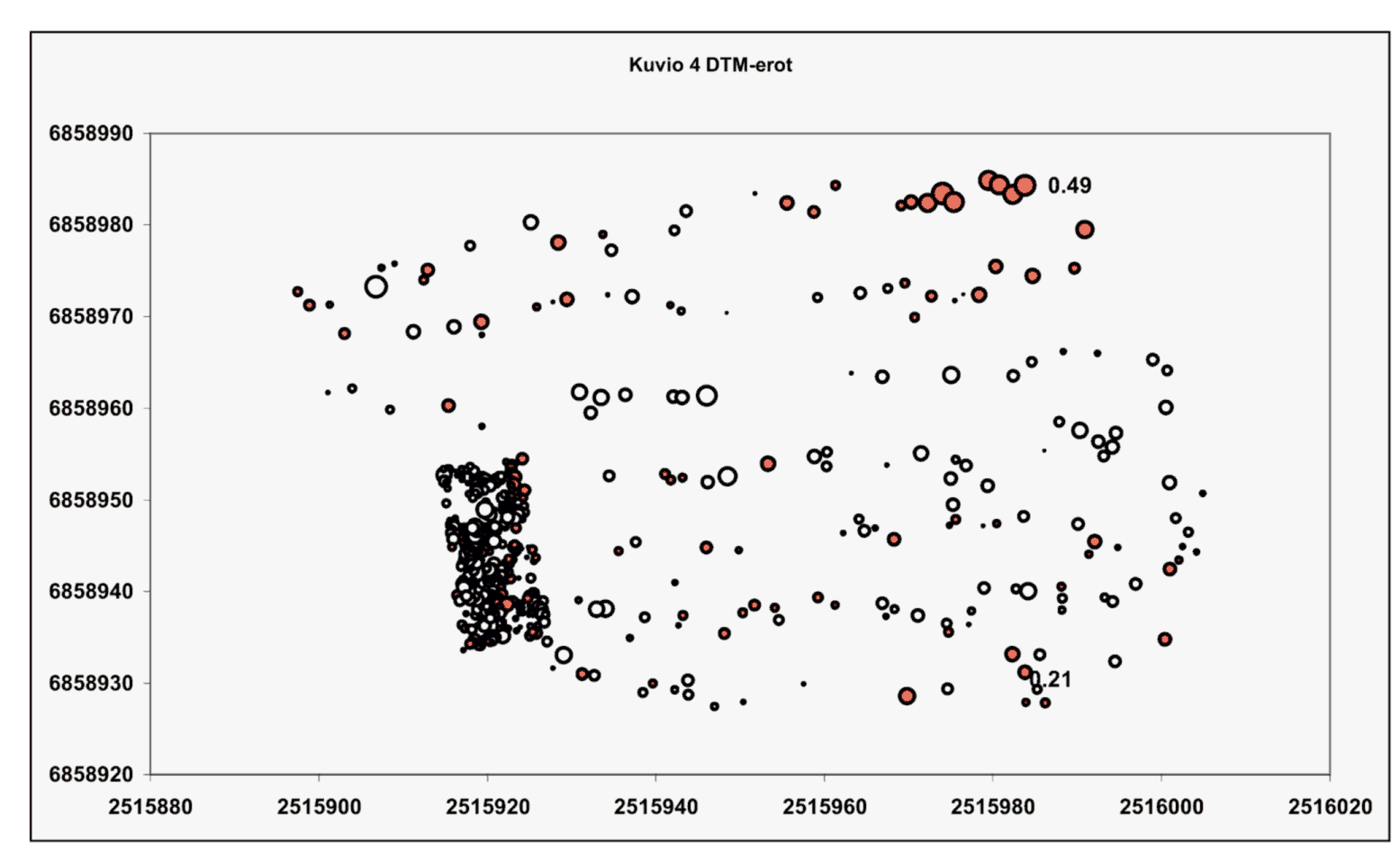

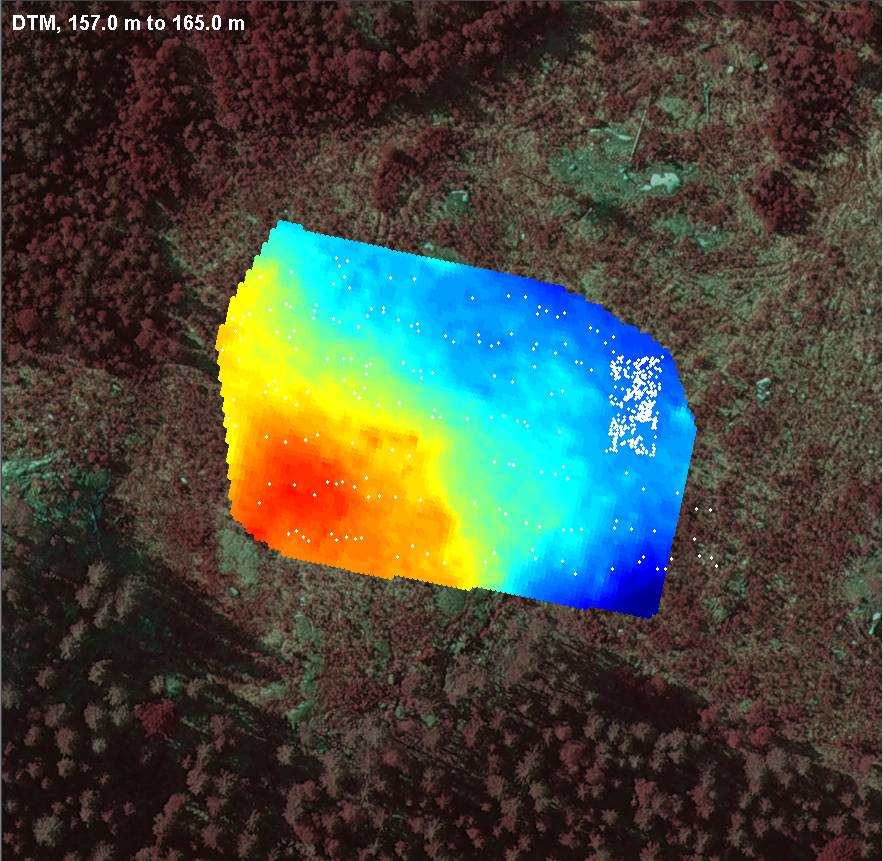

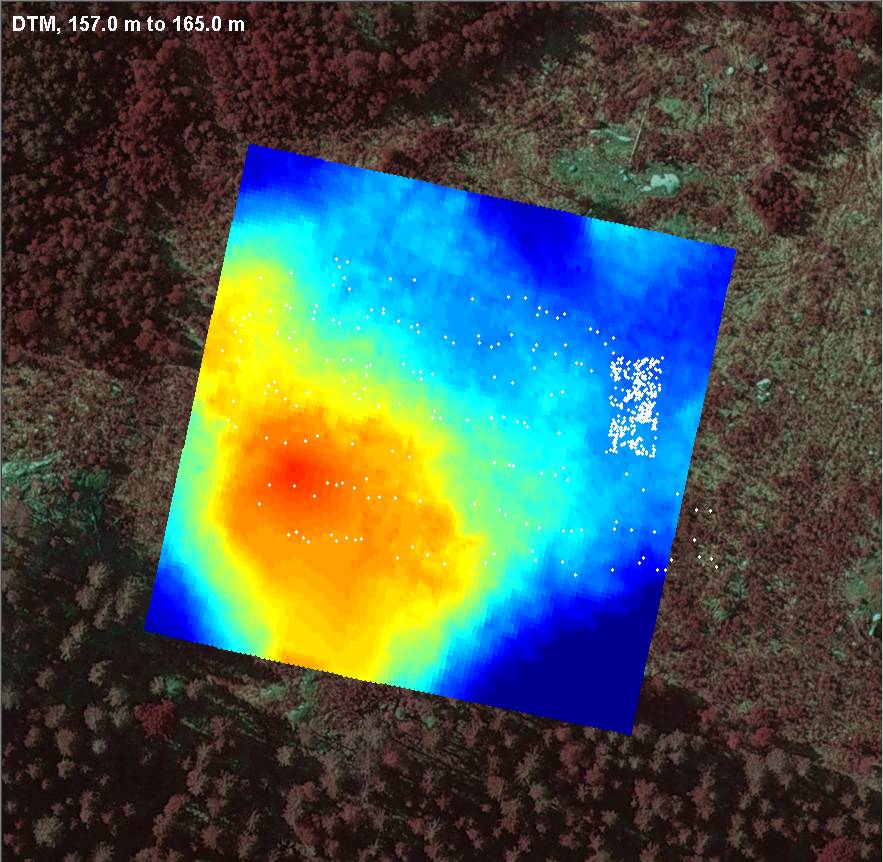

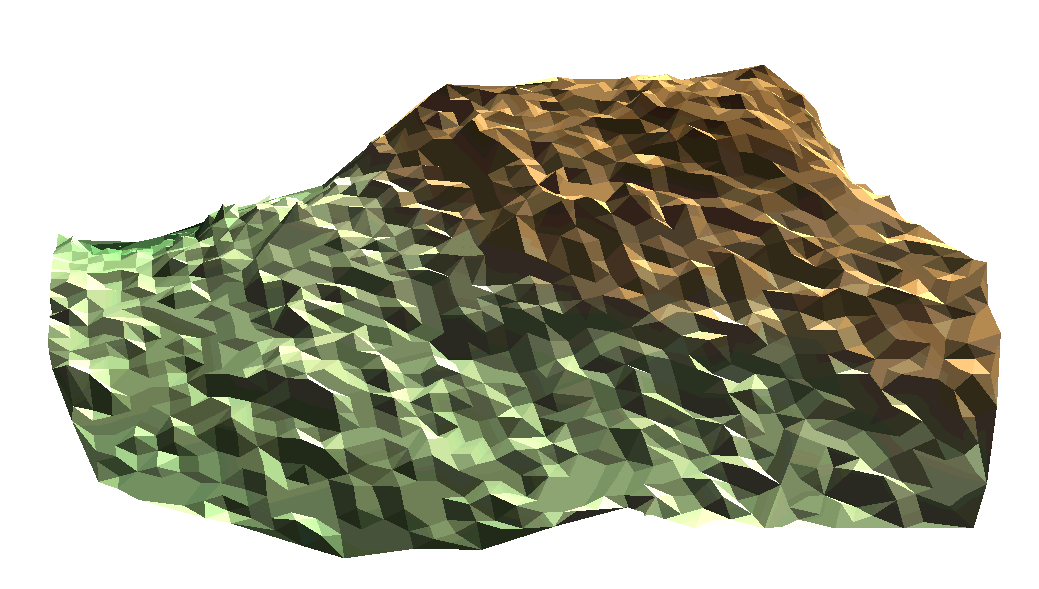

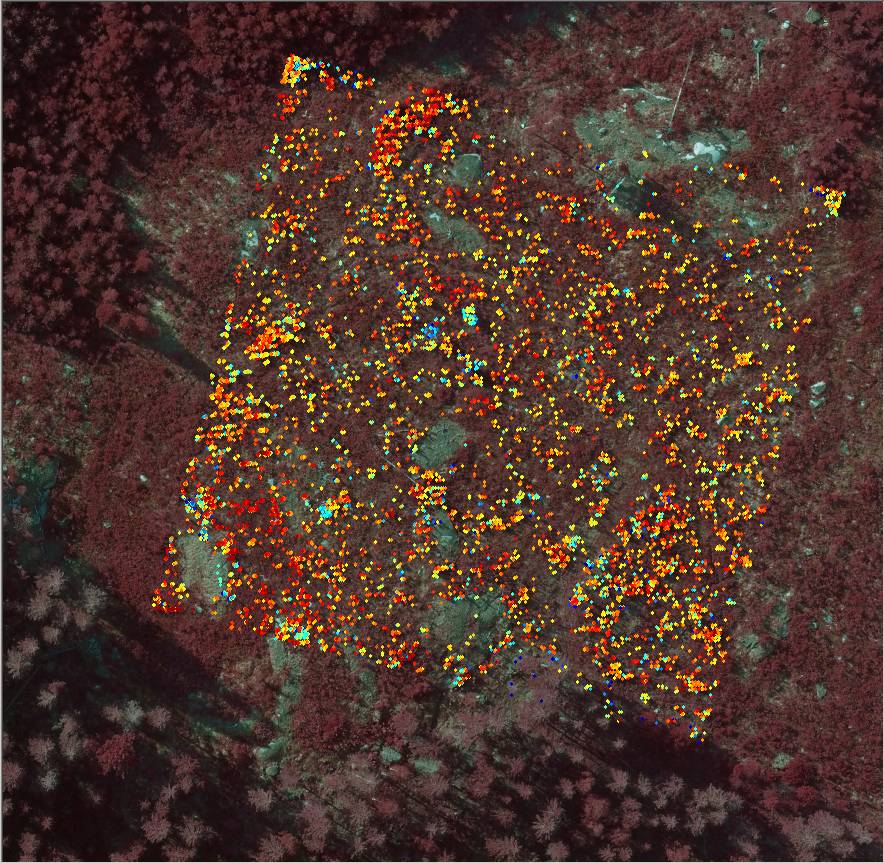

DTM Tasainen 158-164 m, MT kangas, ennen hakkuuta puusto 20-26 m Puusto ~ 1 metristä. Ku + Ko + Pajut. Vain puuvartisia havaittu. Avohakkuu talvella 2001, 2002?. Ilmakuva 06/2002. Vuoden 2006 H = [1.0, 4.0] m Lidar-pisteet kuvilla (2007), Intensiteettikoodaus, vuoden 2007 Lidar (2007 kuva) Mustikkatyyppi, äestetty, maanomistaja UPM. LiDARDTM-erot -0.03 m (yläpuolella) SD 0.13 m. PhotoDTM (GIF) Erot -0.01 m, SD 0.09 m. (v. 2002 1:6000 kuvakolmikko) |
|
Kuvio 5; 278 + 4 (kulmapaalu) havaintoa.

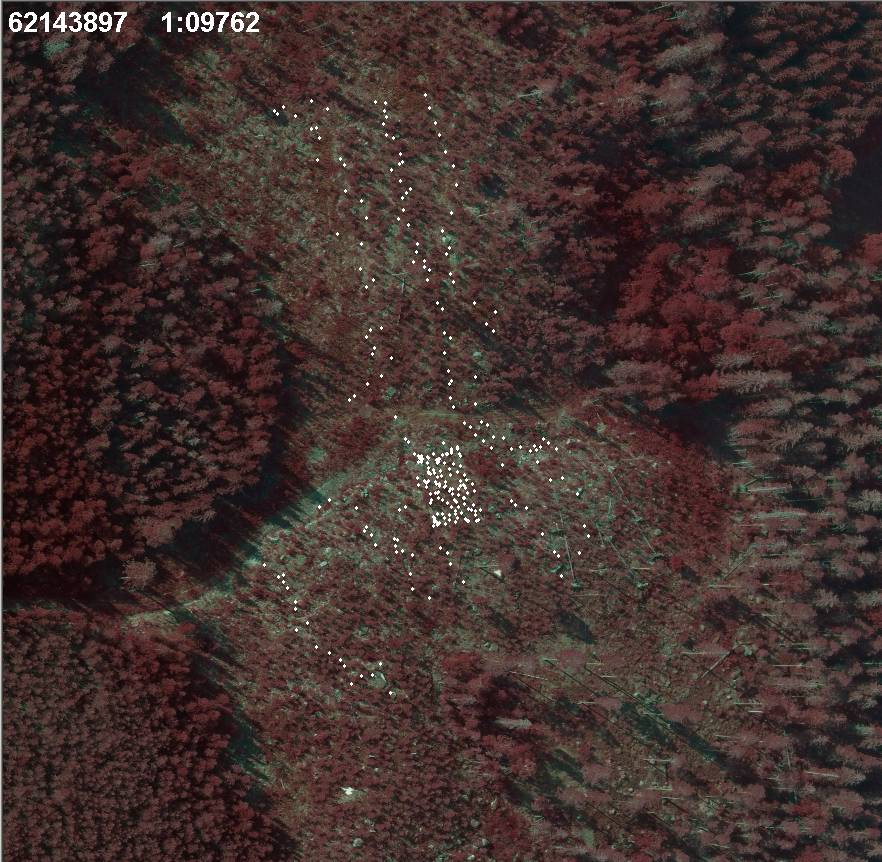

Pisteet ilmakuvalla 2006,

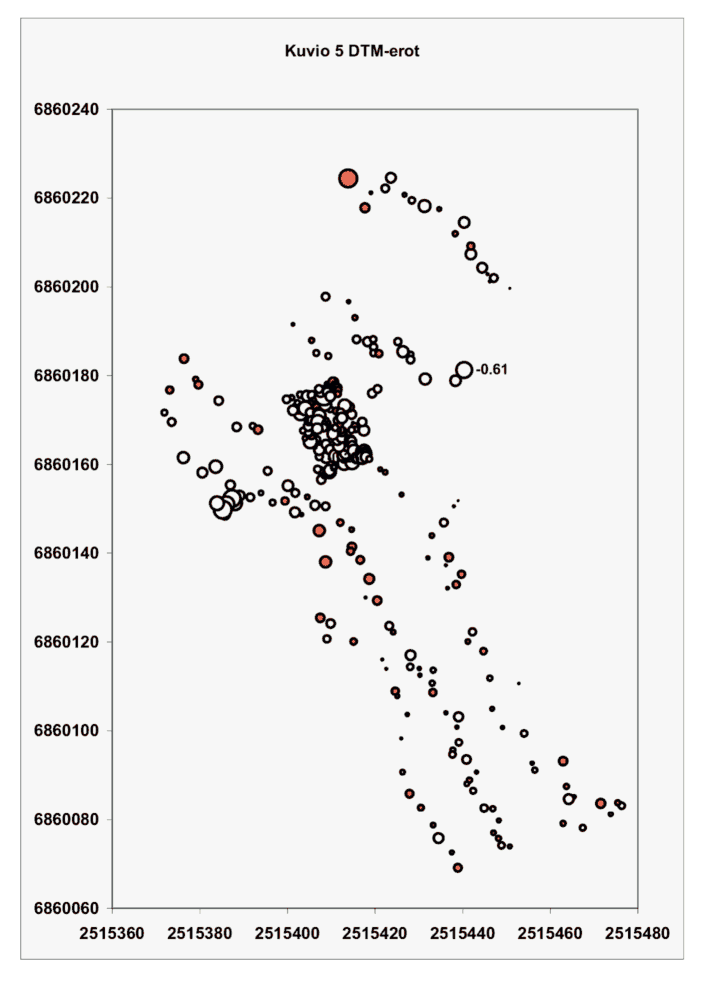

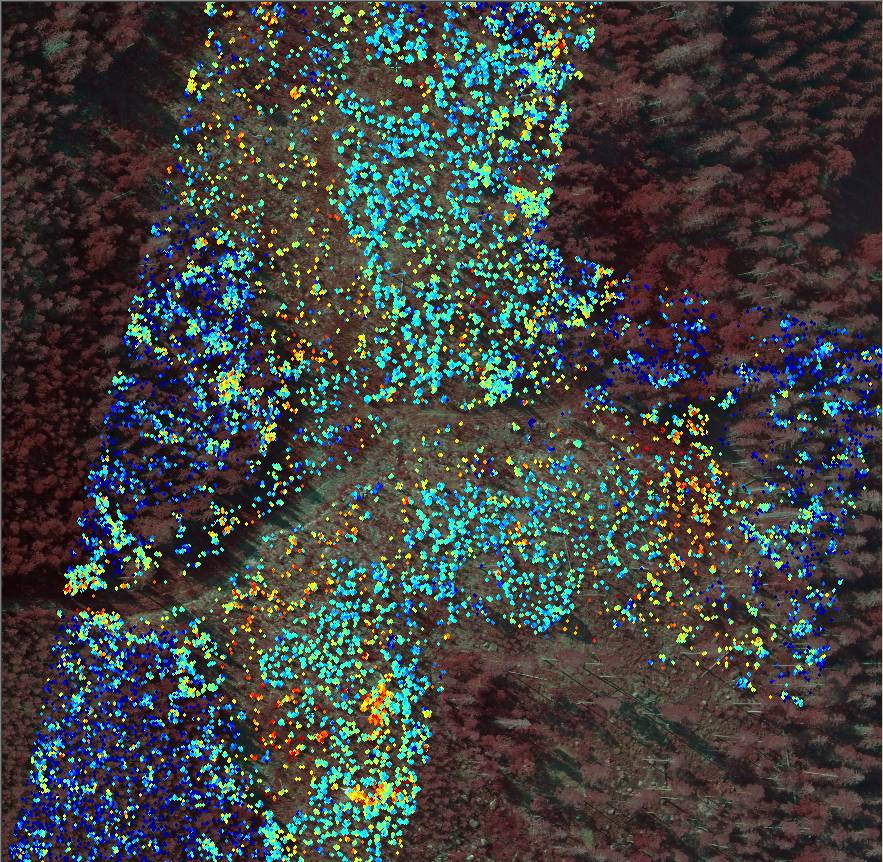

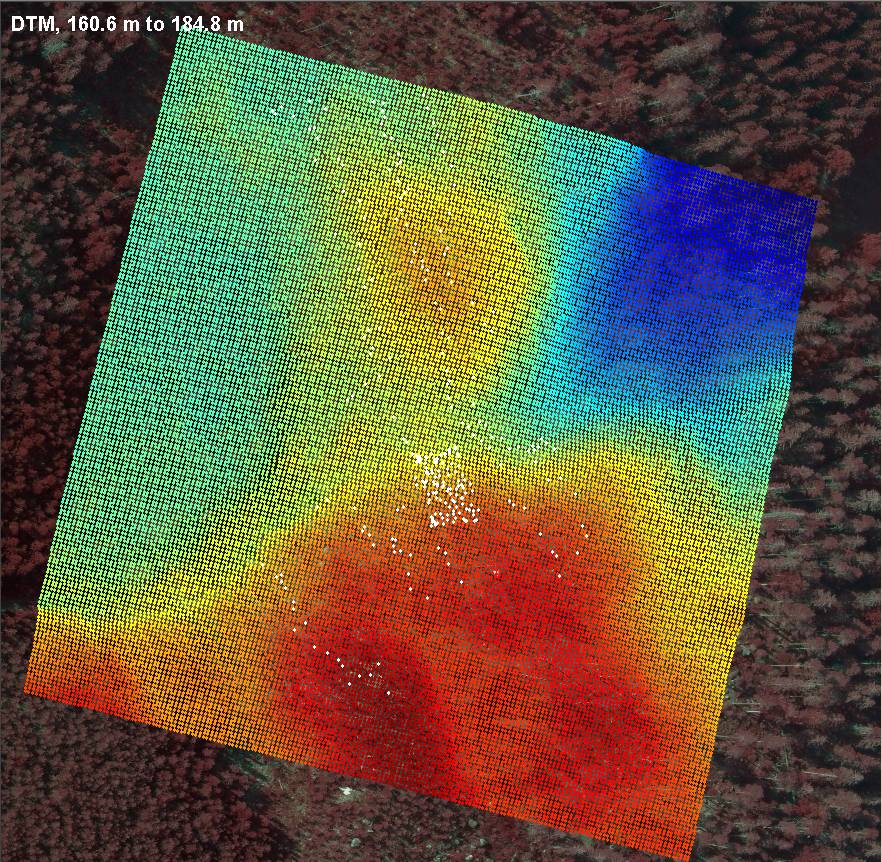

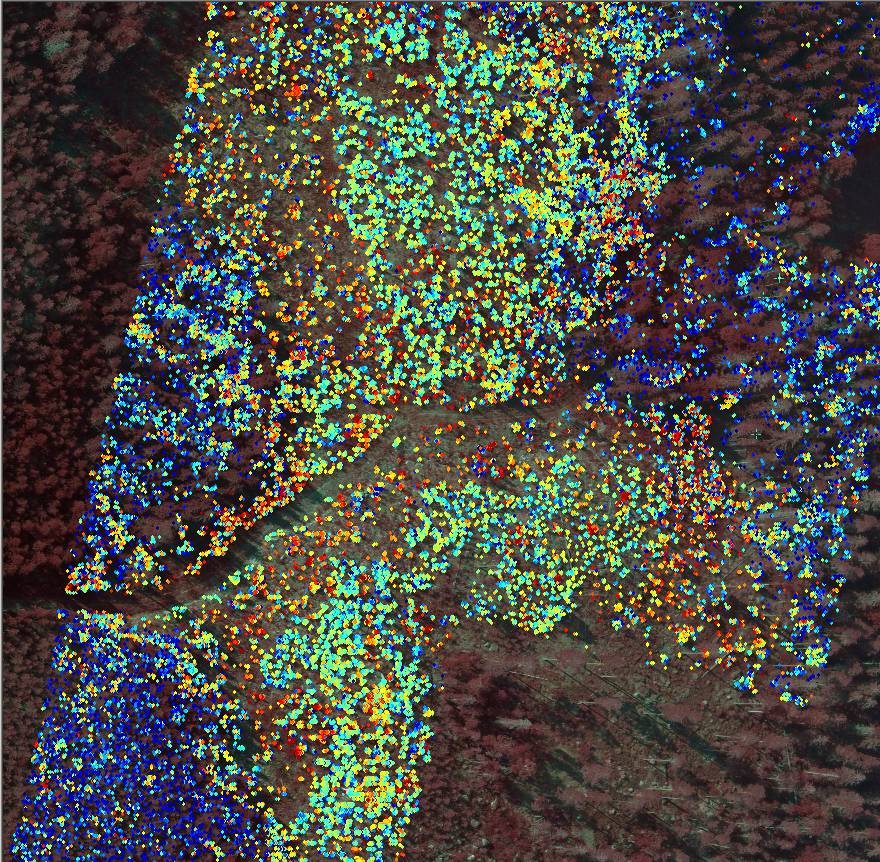

DTM Vuoden 1995 aukko Metsäaseman NE-puolella. Puuvartisia Mä, Ku, Ko, Pihl, Kataja. MT. Vuoden 2006 H = [1.0, 4.0] m Lidar-pisteet kuvilla (2006), Intensiteettikoodaus, vuoden 2007 Lidar (2006 kuva) LiDARDTM-erot -0.09 m (DTM yläpuolella) SD 0.18 m. PhotoDTM (1998, kuvakolmikko, zip) erot +0.26 SD 0.34 m. |
|

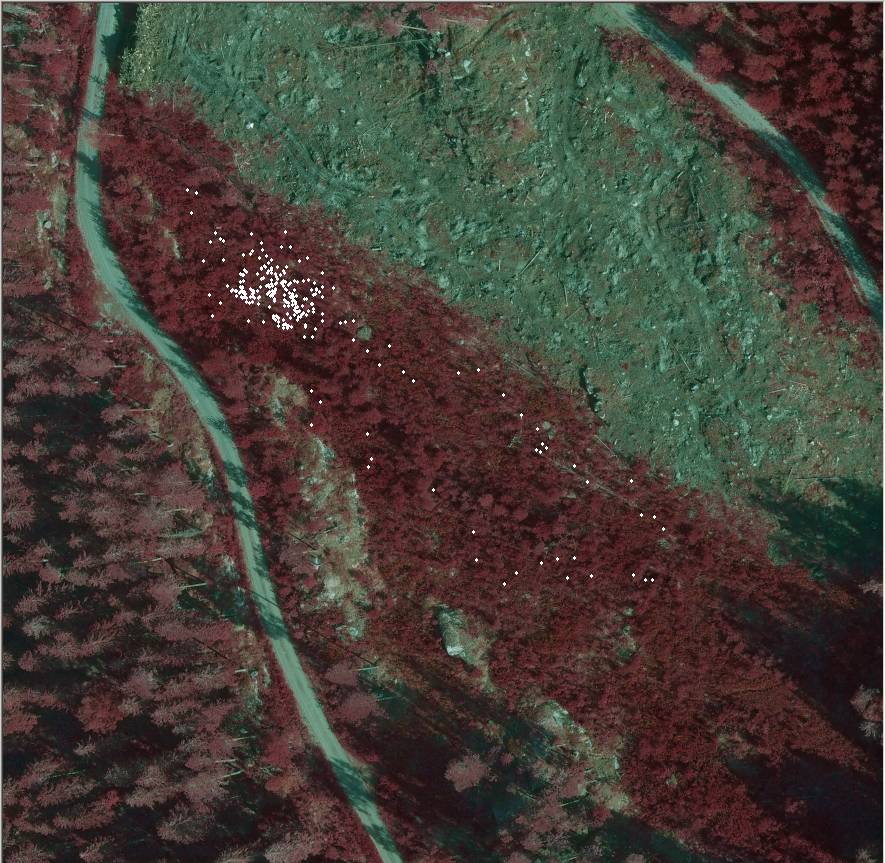

Kuvio 6; 243 + 4 (kulmapaalu) havaintoa.
Pisteet ilmakuvalla 2006

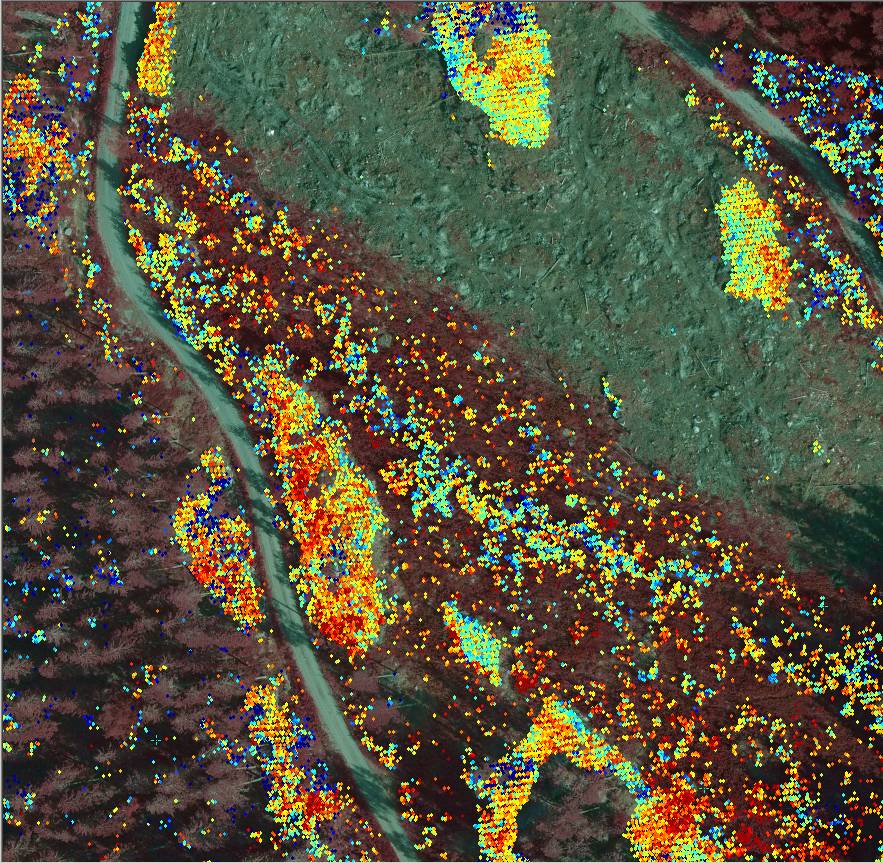

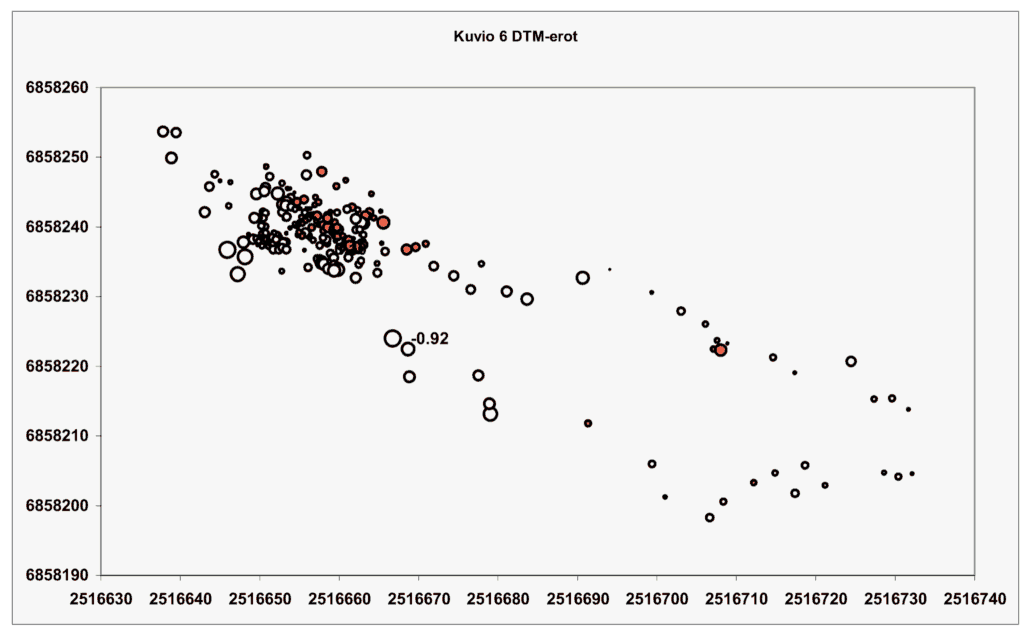

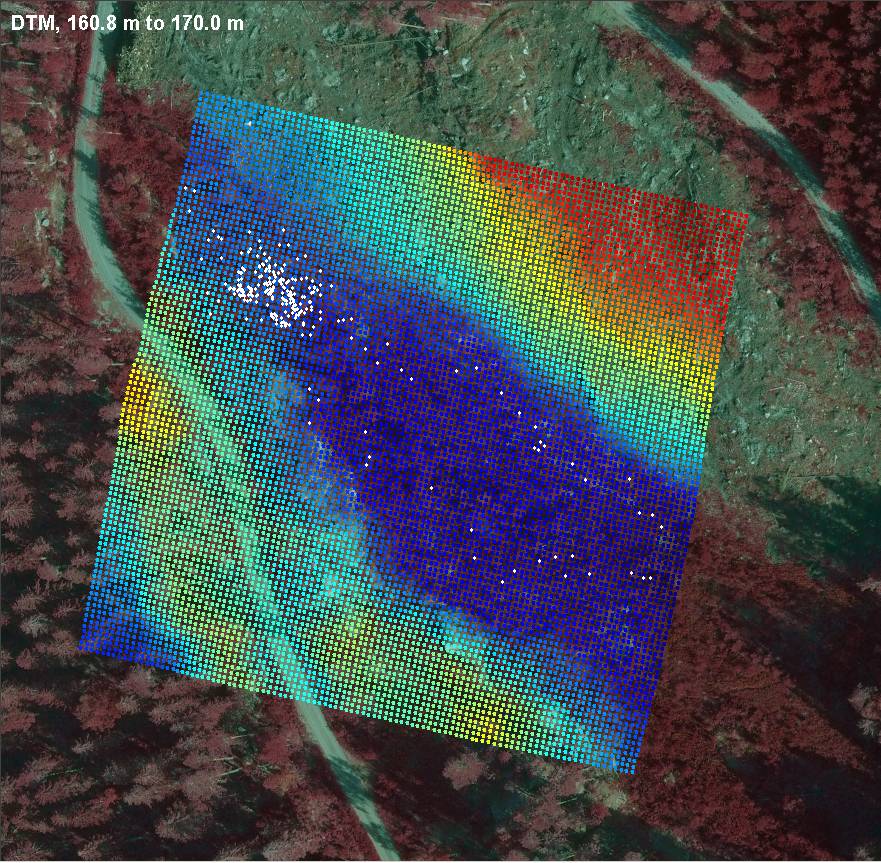

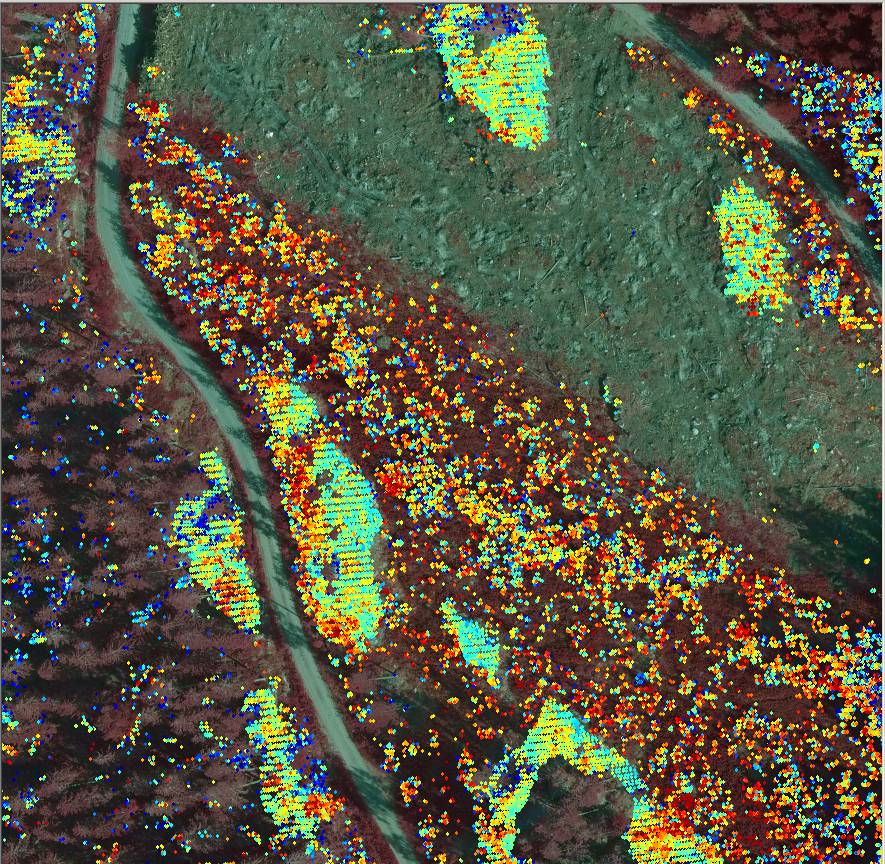

DTM Talven 97/98 aukko notkossa. MT. Vuoden 2006 H = [1.0, 4.0] m Lidar-pisteet kuvilla (2006), Intensiteettikoodaus, vuoden 2007 Lidar (2006 kuva) Huom! Isoja virheitä DTM:ssä. Maaosumia luokittunut korkeusvälille 1-4 m. LiDARDTM-erot -0.08 m (DTM yläpuolella) SD 0.22 m. PhotoDTM (1998, kuvakolmikko, zip) erot -0.28 SD 0.26 m. |

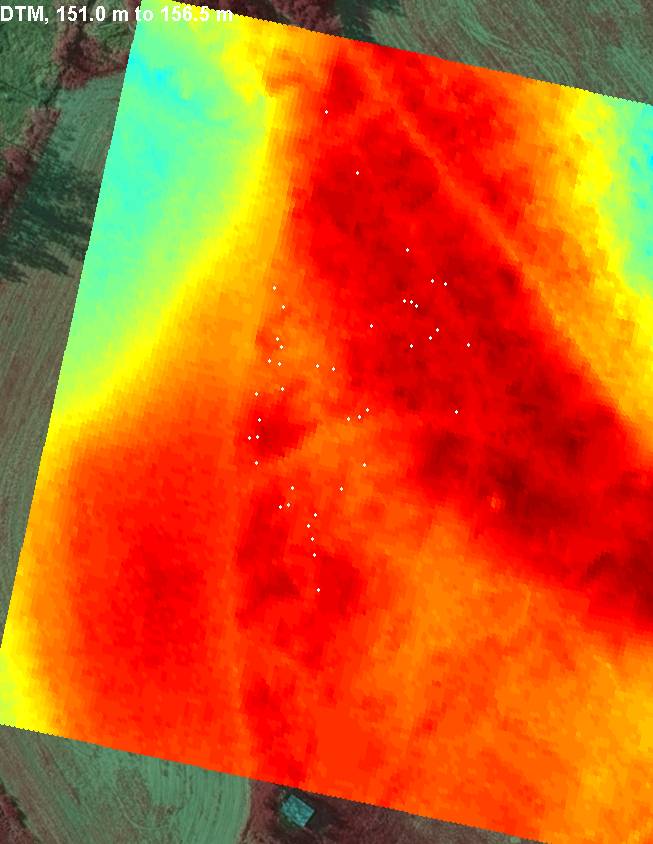

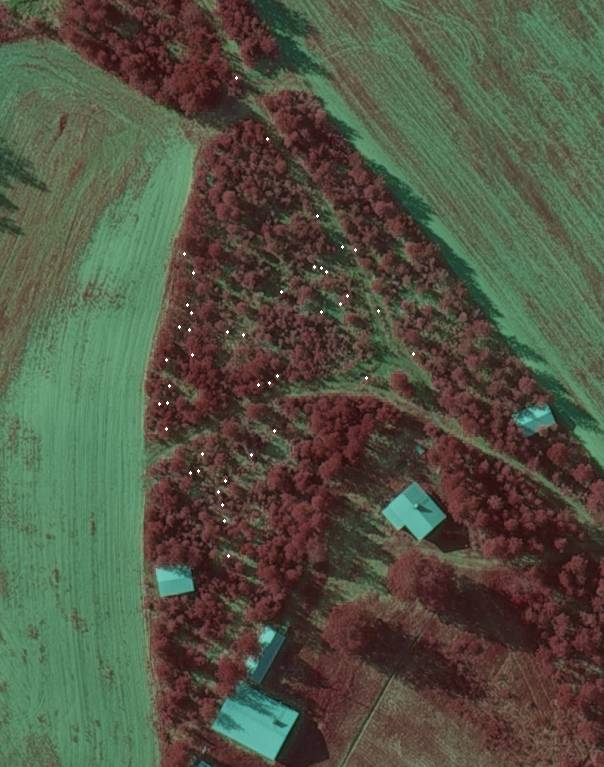

| Kuvio 7; 41 havaintoa. Pisteet ilmakuvalla
2007, DTM Talven 98/99 aukko lajittuneella kankaalla. VT/MT. Edellinen puusto 25-27 metristä männikköä. Puulajinäytteitä 2-4 metrisistä puista (haapoja, koivuja, pihl. , mänty). Näkyy 15:llä v. 2007 Vexcel-kuvalla LiDARDTM erot -0.04 m (DTM yläpuolella), SD 0.14 m. PhotoDTM (1999, kuvakolmikko, zip) erot -0.10 m, SD 0.23 m |
Koodit
Calamagrostis epigejos ce
Cladina/Cladonia sp. cl
Calluna vulgaris cv
Deschampsia flexuosa df
Epilobium angustifolium ea
Populus tremula ha
Hiekkapinta hi
Hakkuutähde ht
Juniperus communis ka
Kelo ke
Betula sp. ko
Picea abies ku
Alnus sp. le
Pinus sylvestris ma
Sorbus aucuparia pi
Rubus idaeus ri
Salix sp. sx
Koealan kulmatolppa to
