Latvojen 3D paikannus Demoja Hyytiälän Silmäpäänlammin MÄ4 koealalla

"DTM vanhoilla kuvilla, koivikko pidättää lidarpulsseja"
ALTM2033, 4.8.2004, 900 m AGL, 30 cm jalanjälki, n. 1.1 x 1.2 m per pulssi
1962 1:16000 BW ilmakuvia.

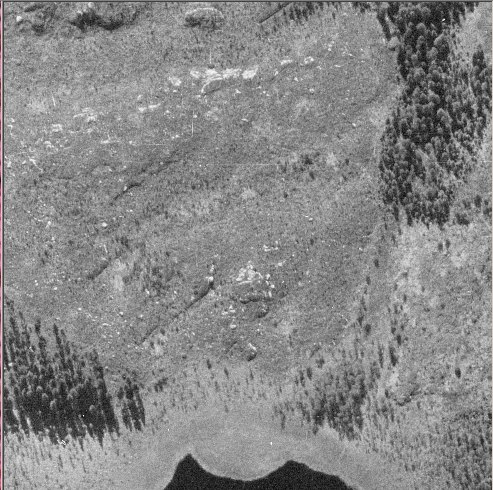

Maisema 1962
Männylle istutettu, 1958 (?) kulotettu (?) alue kesäkuussa 1962.

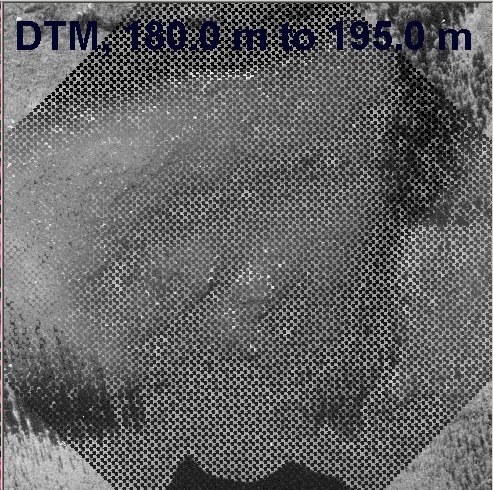

1962 ja DTM-pisteet
DTM tulostettuna (XYZ-pisteitä projisoitu) kesäkuun 1962 ilmakuvalle, harmaasävyt 180..195 m.

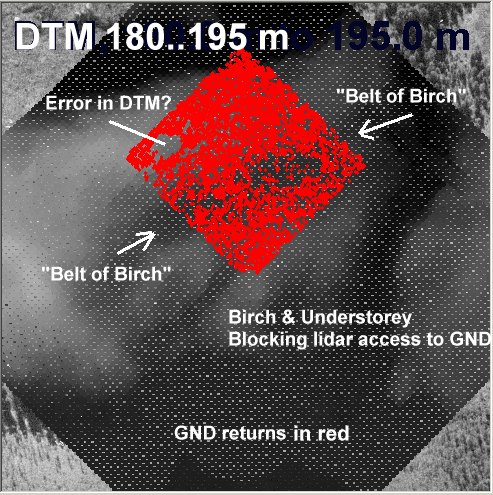

DTM ja maaosumat
DTM harmaasävynä ja noin hehtaarin alueelle tulostetut lidar-maaosumat (ne pisteet, jotka ovat alle metrin etäisyydellä maanpinnasta).
Koivuvaltaiset kohdat (notko) pidättivät lidar pulsseja, DTM:ssä lienee virhe ("Error in DTM"), joka aiheutti noin 3 aarin aukon, vaikka puusto on harvaa männikköä.

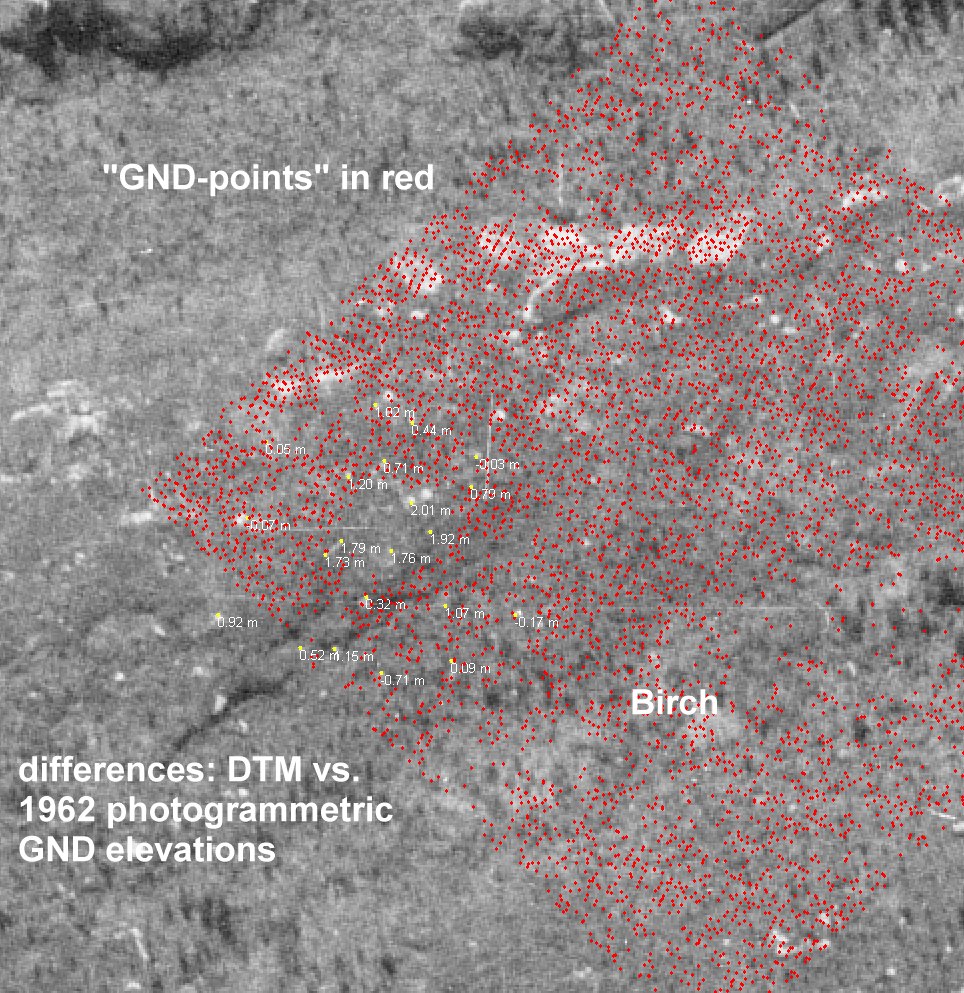

Suurennos 1962, fotoresiduaalit
Maaosumat (XYZ-pisteitä projisoitu) kesäkuun 1962 ilmakuvalle, aukko selittyy DTM-virheillä. Maanpinta on mitattu kolmelta ilmakuvalta
ja  DTM-virhe paljastuu eroista. DTM:ssä on 1-5- 2 m korkea 15-20 metrinen "nyppylä", jota maastossa oikeasti ei ole. Lidar DTM ei ole
virheetön!
