LiDAR DEMit and maanpinnan suhteen normalisoitu korkeusaineisto

Vuoden 2010 laseraineistosta on laadittu 1 m hilaan maastomalli Terrasolid Oy:n ohjelmilla. Malli on UTM-koordinaatistossa ja antaa N2000 korkeuksia. Binäärinen data on tiedostossa hyytiala_DEM_2010.bin ja metatieto ASCII tiedostossa Hyytiala_DEM_2010.hdr. XYZ-pisteen korkeus maasta (H) saadaan kysymällä DEM:iltä kyseisessä XY-pisteessä maanpinnan Z-arvoa ja vähentämällä pisteen Z-arvosta maanpinnan Z-arvon.

5109

8005

355133.5000

6855143.5

1.0000

-99

"c:\data\hyytiala_DEM_2010.bin"

Hyytiala_DEM_2010.hdr  sisältää tiedon DEMin dimensioista (sarakkeet, rivit), vasemman alakulman pikselin keskipisteen koordinaatit, resoluution metreinä, puuttuvan arvon koodauksen ja tiedostoviittauksen. Tiedostossa arvot on tallennettu 2 tavun etumerkillisinä kokonaislukuina. Esim. 17245 vastaa korkeutta 172.45 m

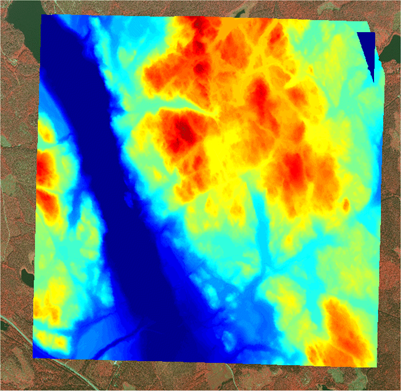

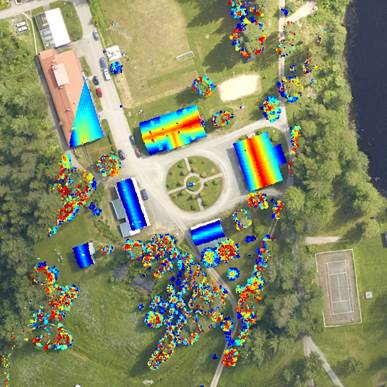

Figure 1. RGB ilmakuva vuodelta 2016, jolle on tulostettu vuosien 2015 ja 2016 LiDAR dataa – pisteitä, joiden normalisoitu korkeus on 5-10. 2010 aineistosta laadittu DEM (pala sitä) on visualisoituna oikealla. .

MML:n 2 m:n maastomalli on myös saatavilla Hyytiälään vuoden 2013 laserkeilauksesta.
