Kesän 2016 RGB kuvat 10 cm näytteenotolla

Kuvaus oli 14. kesäkuuta 2016 – varjojen atsimuuttisuunta on noin 229 astetta, mikä toteutui noin klo 15:45 kesäaikaa korkeuskulmalla 44 astetta.

Kamera oli integroituna Terratec.no yhtiön Titan kolmikanava-keilaimeen ja ilmakuvaus tapahtui samanaikaisesti keilauksen kanssa. Tämä keilaus ja 14.6. on ajankohta, johon tulokset saatiin.

Kamerassa oli 10328 x 7760 RGB pikseliä - Bayes filtteröityjä.

Kalibrointitodistuksen mukaan polttoväli on 0.05145 m ja pikselikoko 5.2 mikronia.

Kuvauskorkeus oli 1100 m m.p.y, eli 900 m maanpinnan yläpuolella, ja pikselikoko 9 cm maastossa == 900 * (0.0000052/0.05145). Yksi kuva kattoi 940 x 706 metriä eli noin 66 hehtaaria.

Yksi piste maanpinnalla näkyy 2-6 kuvalla.

Kameran piirtovirheet oli mallinnettu, mutta 227 kuvan ilmakolmiointiin jäi silti merkittävä 1.1 pikselin RMSE-jäännösvirhe, joka johtui pääosin piirtovirheiden heikosta kompensaatiosta. Kuvat kolmioitiin syksyllä 2016 iWitness ohjelmalla käsityönä, koska autom. ilmakolmiointi ei ottanut sujuakseen.

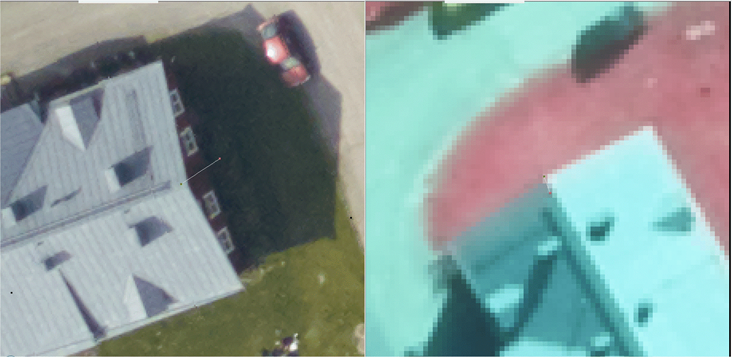

Figure 1. 2016 RGB and 2015 CIR images centered at the roof crest of Impivaara in Hyytiälä. A 20-cm offset exists between the images implying the reduced lens error correction accuracy of the 2016 images.

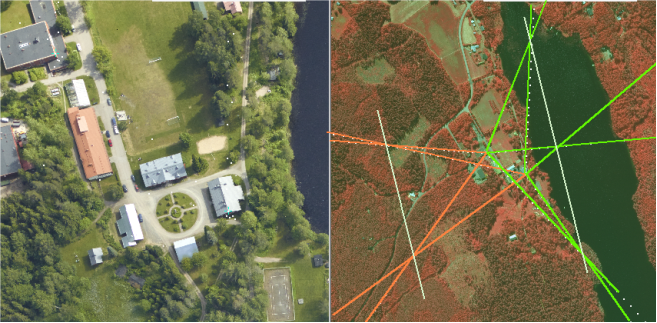

Figure 2. Pihapiiri näkyy viidellä RGB-kuvalla. Kuvauspisteet 900 m maanpinnan yläpuolella näkyvät vuoden 2006 korkeakuvalla kuvaussuorien leikkauksissa. Suorat alkavat ruokalarakennuksista.
